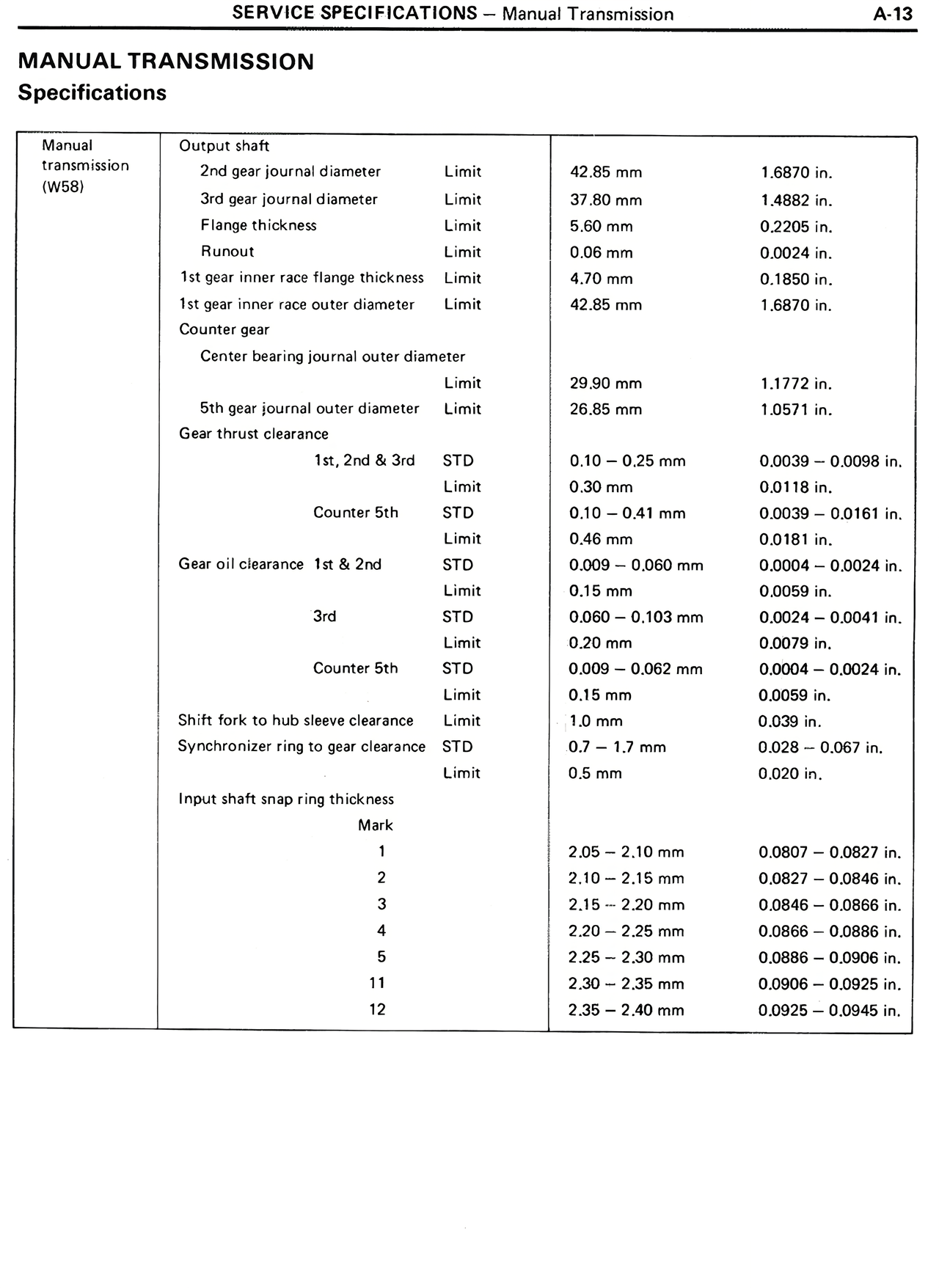

MANUAL TRANSMISSION
Specifications
Manual
transmission
(W58)
Output shaft
2nd gear journal diameter
Limit
42.85 mm
1.6870 in.
3rd gear journal diameter
Limit
37.80 mm
1.4882 in.
Flange thickness
Limit
5.60 mm
0.2205 in.
Runout
Limit
0.06 mm
0.0024 in.
1st gear inner race flange thickness
Limit
4.70 mm
0.1850 in.
1st gear inner race outer diameter
Limit
42.85 mm
1.6870 in.
Counter gear
Center bearing journal outer diameter
Limit
29.90 mm
1.1772 in.
5th gear journal outer diameter
Limit
26.85 mm
1.0571 in.
Gear thrust clearance
1st, 2nd & 3rd
STD
0.10 - 0.25 mm
0.0039 - 0.0098 in.
Limit
0.30 mm
0.0118 in.
Counter 5th
STD
0.10 - 0.41 mm
0.0039 - 0.0161 in.
Limit
0.46 mm
0.0181 in.
Gear oil clearance 1st & 2nd
STD
0.009 - 0.060 mm
0.0004 - 0.0024 in.
Limit
0.15 mm
0.0059 in.
3rd
STD
0.060 - 0.103 mm
0.0024 - 0.0041 in.
Limit
0.20 mm
0.0079 in.
Counter 5th
STD
0.009 - 0.062 mm
0.0004 - 0.0024 in.
Limit
0.15 mm
0.0059 in.
Shift fork to hub sleeve clearance
Limit
1.0 mm
0.039 in.
Synchronizer ring to gear clearance
STD
0.7 - 1.7 mm
0.028 - 0.067 in.
Limit
0.5 mm
0.020 in.
Input shaft snap ring thickness
Mark
1
2.05 - 2.10 mm
0.0807 - 0.0827 in.
2
2.10 - 2.15 mm
0.0827 - 0.0846 in.
3
2.15 - 2.20 mm
0.0846 - 0.0866 in.
4
2.20 - 2.25 mm
0.0866 - 0.0886 in.
5
2.25 - 2.30 mm
0.0886 - 0.0906 in.
11
2.30 - 2.35 mm
0.0906 - 0.0925 in.
12
2.35 - 2.40 mm
0.0925 - 0.0945 in.
