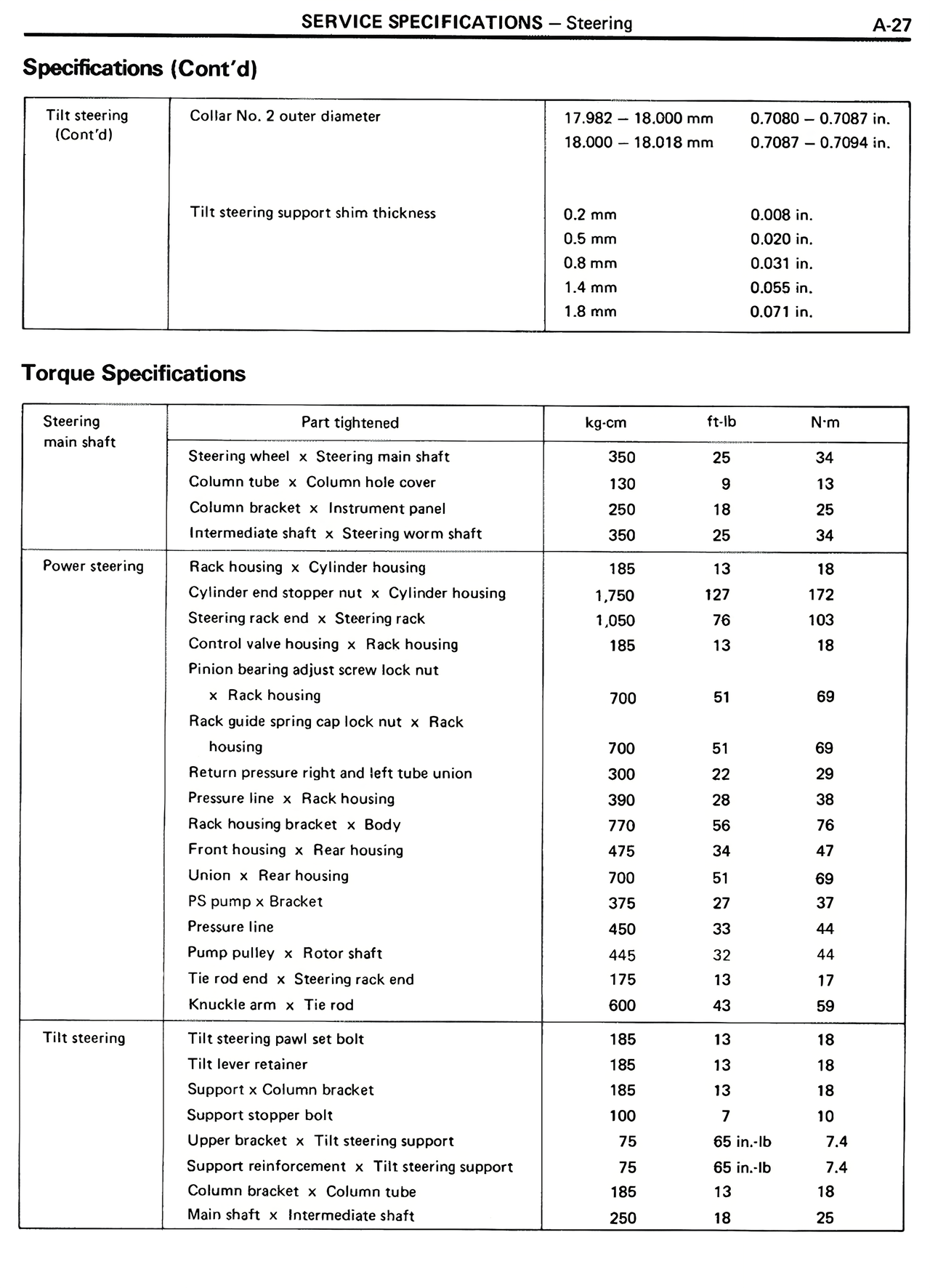

Specifications (Cont'd)
Tilt steering
(Cont'd)
Collar No. 2 outer diameter
17.982 — 18.000 mm
18.000 — 18.018 mm
0.7080 — 0.7087 in.
0.7087 — 0.7094 in.
Tilt steering support shim thickness
0.2 mm
0.008 in.
0.5 mm
0.020 in.
0.8 mm
0.031 in.
1.4 mm
0.055 in.
1.8 mm
0.071 in.
Torque Specifications
Steering
main shaft
Part tightened
kg-cm
ft-lb
N-m
Steering wheel x Steering main shaft
350
25
34
Column tube x Column hole cover
130
9
13
Column bracket x Instrument panel
250
18
25
Intermediate shaft x Steering worm shaft
350
25
34
Power steering
Rack housing x Cylinder housing
185
13
18
Cylinder end stopper nut x Cylinder housing
1,750
127
172
Steering rack end x Steering rack
1,050
76
103
Control valve housing x Rack housing
185
13
18
Pinion bearing adjust screw lock nut
x Rack housing
700
51
69
Rack guide spring cap lock nut x Rack
housing
700
51
69
Return pressure right and left tube union
300
22
29
Pressure line x Rack housing
390
28
38
Rack housing bracket x Body
770
56
76
Front housing x Rear housing
475
34
47
Union x Rear housing
700
51
69
PS pump x Bracket
375
27
37
Pressure line
450
33
44
Pump pulley x Rotor shaft
445
32
44
Tie rod end x Steering rack end
175
13
17
Knuckle arm x Tie rod
600
43
59
Tilt steering
Tilt steering pawl set bolt
185
13
18
Tilt lever retainer
185
13
18
Support x Column bracket
185
13
18
Support stopper bolt
100
7
10
Upper bracket x Tilt steering support
75
65 in.-lb
7.4
Support reinforcement x Tilt steering support
75
65 in.-lb
7.4
Column bracket x Column tube
185
13
18
Main shaft x Intermediate shaft
250
18
25
