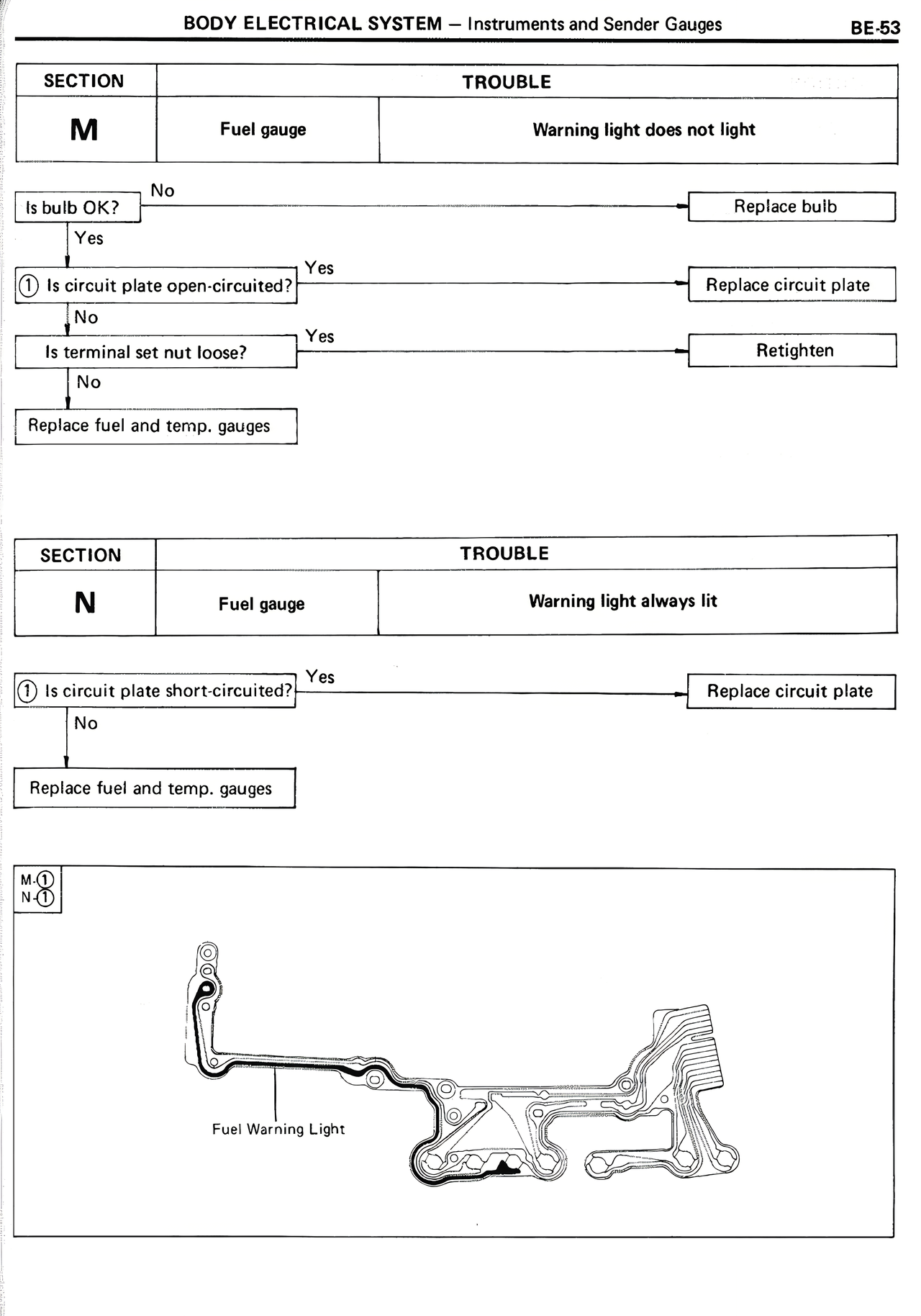

SECTION
TROUBLE
M
Fuel gauge
Warning light does not light
Is bulb OK?
No
Replace bulb
Yes
① Is circuit plate open-circuited?
Yes
Replace circuit plate
No
Is terminal set nut loose?
Yes
Retighten
No
Replace fuel and temp. gauges
SECTION
TROUBLE
N
Fuel gauge
Warning light always lit
① Is circuit plate short-circuited?
Yes
Replace circuit plate
No
Replace fuel and temp. gauges
M ①
N ①
Fuel Warning Light
