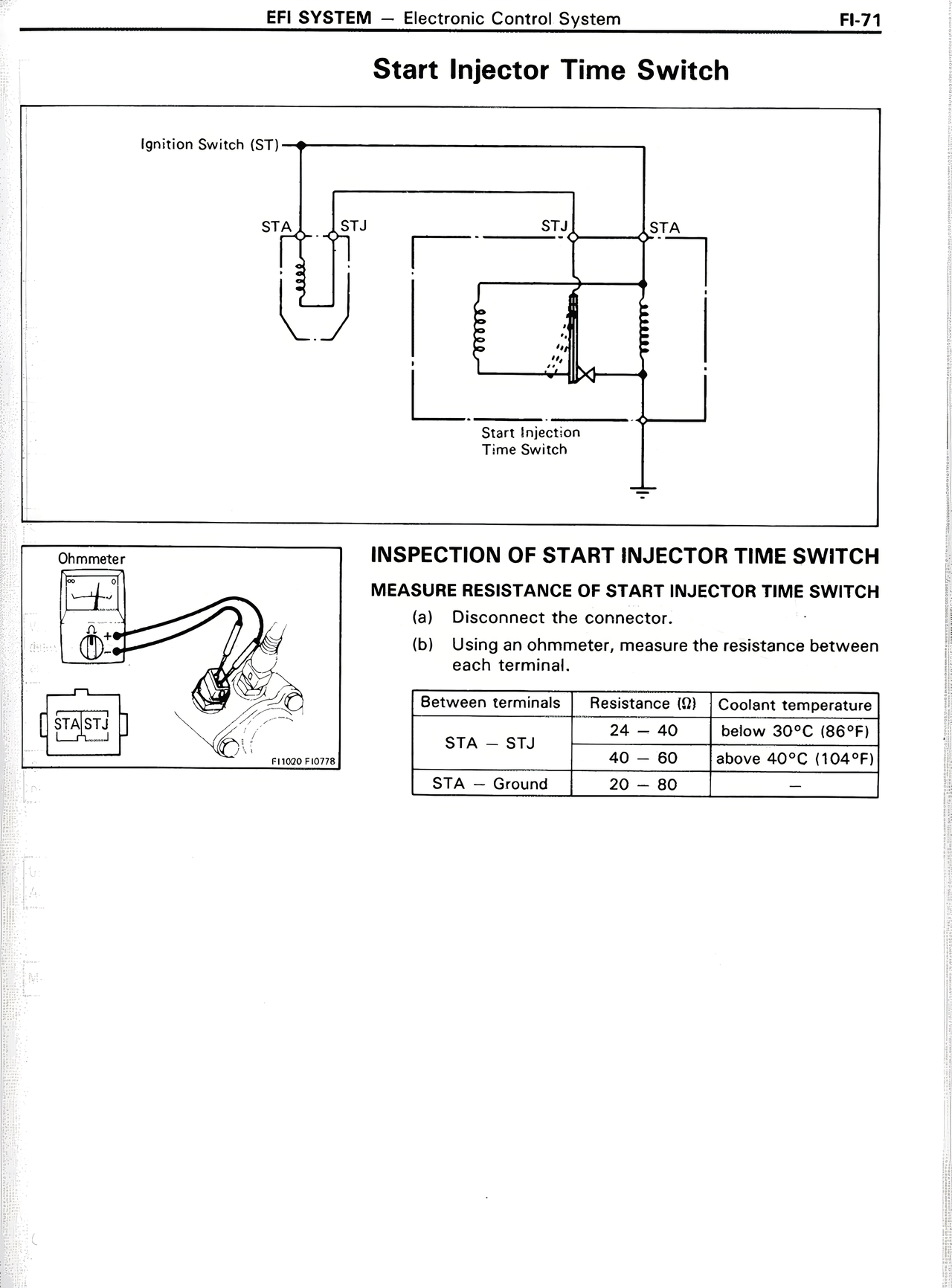

Start Injector Time Switch
Ignition Switch (ST)
STA STJ STJ STA
Start Injection
Time Switch
Ohmmeter
STAST1
F100914078
INSPECTION OF START INJECTOR TIME SWITCH
MEASURE RESISTANCE OF START INJECTOR TIME SWITCH
(a) Disconnect the connector.
(b) Using an ohmmeter, measure the resistance between
each terminal.
Between Terminals Resistance (Ω) Coolant temperature
STA — STJ 24 — 40 below 30°C (86°F)
40 — 60 above 40°C (104°F)
STA — Ground 20 — 80
