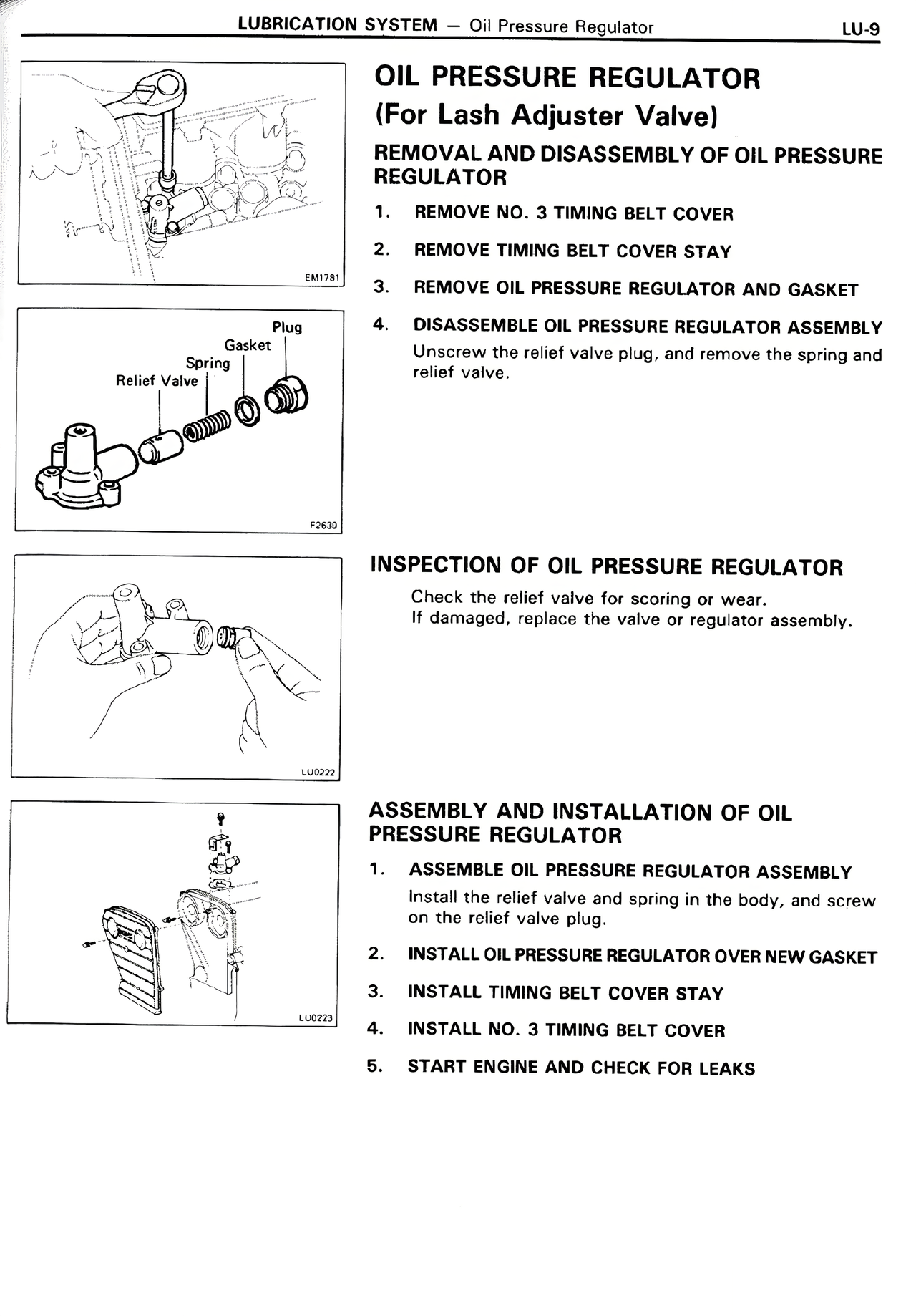

LUBRICATION SYSTEM — Oil Pressure Regulator
OIL PRESSURE REGULATOR
(For Lash Adjuster Valve)
REMOVAL AND DISASSEMBLY OF OIL PRESSURE
REGULATOR
1. REMOVE NO. 3 TIMING BELT COVER
2. REMOVE TIMING BELT COVER STAY
3. REMOVE OIL PRESSURE REGULATOR AND GASKET
4. DISASSEMBLE OIL PRESSURE REGULATOR ASSEMBLY
Unscrew the relief valve plug, and remove the spring and
relief valve.
Plug
Gasket
Spring
Relief Valve
INSPECTION OF OIL PRESSURE REGULATOR
Check the relief valve for scoring or wear.
If damaged, replace the valve or regulator assembly.
ASSEMBLY AND INSTALLATION OF OIL
PRESSURE REGULATOR
1. ASSEMBLE OIL PRESSURE REGULATOR ASSEMBLY
Install the relief valve and spring in the body, and screw
on the relief valve plug.
2. INSTALL OIL PRESSURE REGULATOR OVER NEW GASKET
3. INSTALL TIMING BELT COVER STAY
4. INSTALL NO. 3 TIMING BELT COVER
5. START ENGINE AND CHECK FOR LEAKS
