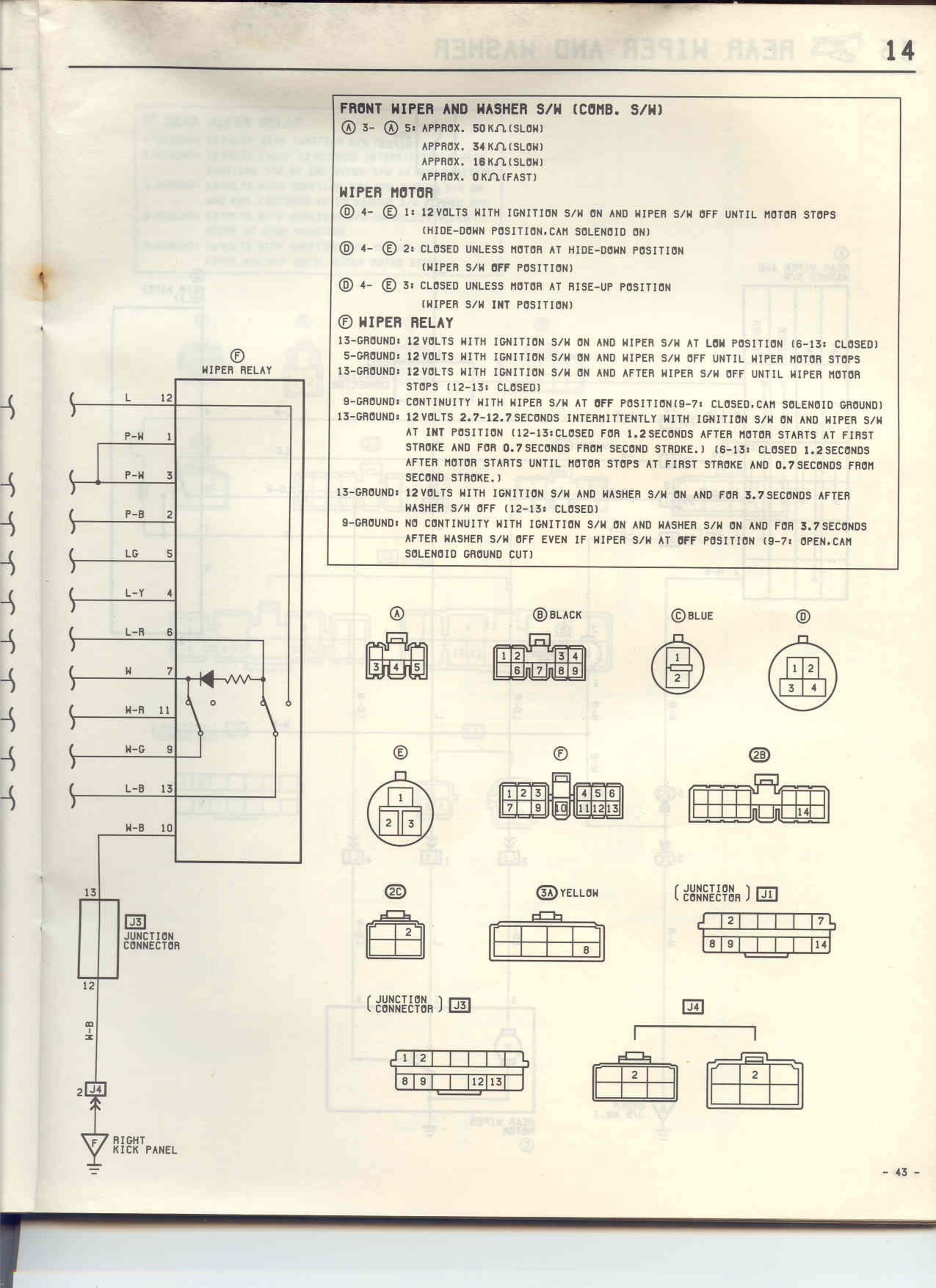

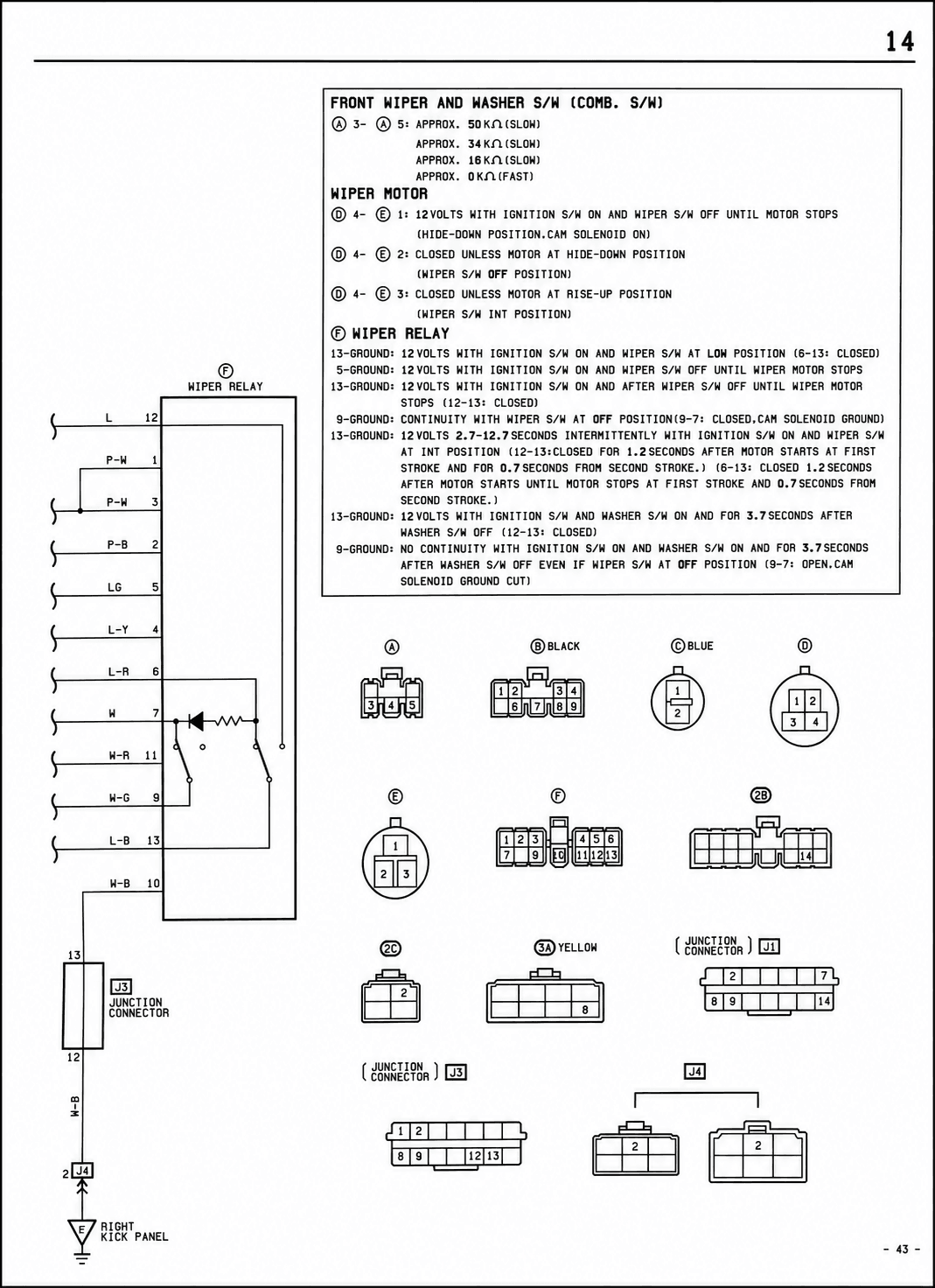

FRONT WIPER AND WASHER S/W (COMB. S/W)
① 3- ② 5: APPROX. 50KΩ(SLOW)
APPROX. 34KΩ(SLOW)
APPROX. 18KΩ(SLOW)
APPROX. 0KΩ(FAST)
WIPER MOTOR
① 4- ② 1: 12 VOLTS WITH IGNITION S/W ON AND WIPER S/W OFF UNTIL MOTOR STOPS
(HIDE-DOWN POSITION.CAM SOLENOID ON)
① 4- ② 2: CLOSED UNLESS MOTOR AT HIDE-DOWN POSITION
(WIPER S/W OFF POSITION)
① 4- ② 3: CLOSED UNLESS MOTOR AT RISE-UP POSITION
(WIPER S/W INT POSITION)
⑥ WIPER RELAY
13-GROUND: 12 VOLTS WITH IGNITION S/W ON AND WIPER S/W AT LOW POSITION (6-13: CLOSED)
5-GROUND: 12 VOLTS WITH IGNITION S/W ON AND WIPER S/W OFF UNTIL WIPER MOTOR STOPS
13-GROUND: 12 VOLTS WITH IGNITION S/W ON AND AFTER WIPER S/W OFF UNTIL WIPER MOTOR
STOPS (12-13: CLOSED)
9-GROUND: CONTINUITY WITH WIPER S/W AT OFF POSITION(9-7: CLOSED.CAM SOLENOID GROUND)
13-GROUND: 12 VOLTS 2.2~12.7SECONDS INTERMITTENTLY WITH IGNITION S/W ON AND WIPER S/W
AT INT POSITION (12-13:CLOSED FOR 1.2 SECONDS AFTER WIPER MOTOR STARTS AT FIRST
STROKE AND FOR 0.7SECONDS FROM SECOND STROKE.) (6-13: CLOSED 1.2SECONDS
AFTER MOTOR STARTS UNTIL MOTOR STOPS AT FIRST STROKE AND 0.7SECONDS FROM
SECOND STROKE.)
13-GROUND: 12 VOLTS WITH IGNITION S/W AND WASHER S/W ON AND FOR 3.7SECONDS AFTER
WASHER S/W OFF (12-13: CLOSED)
9-GROUND: NO CONTINUITY WITH IGNITION S/W ON AND WASHER S/W ON AND FOR 3.7SECONDS
AFTER WASHER S/W OFF EVEN IF WIPER S/W AT OFF POSITION (9-7: OPEN.CAM
SOLENOID GROUND CUT)
WIPER RELAY
L 12
P-W 1
P-W 3
P-B 2
LG 5
L-Y 4
L-R 6
W 7
W-R 11
W-G 9
L-B 13
W-B 10
13
JUNCTION
CONNECTOR
12
W-B
2 J4
RIGHT
KICK PANEL
① BLACK ② BLUE ③
④ ⑤ ⑥
Connector diagrams showing pin layouts:
①: 3 pins (1,2,3)
⑤BLACK: 6 pins (1,2,3,4,5,6 with 9,7,6,8 on bottom)
②BLUE: 2 pins (1,2)
③: 4 pins (1,2,3,4)
④: 3 pins (1,2,3)
⑥: 6 pins (1,2,3,4,5,6 with 7,8,9,10,11,12,13)
⑥B: connector diagram
⑥C: 2 pins
⑥A YELLOW: connector with pin 8
(JUNCTION CONNECTOR) J1: pins 2,7 and 8,9,14
J2: connector diagram
(JUNCTION CONNECTOR) J3: pins 1,2,8,9,12,13
J1: 2-pin connectors
J4: 2-pin connectors
