TSRM/MK2 Supra/Wiring Diagrams
Repair ManualWiring Diagrams
p.001
S19/Door Locks2 / 3
p.003

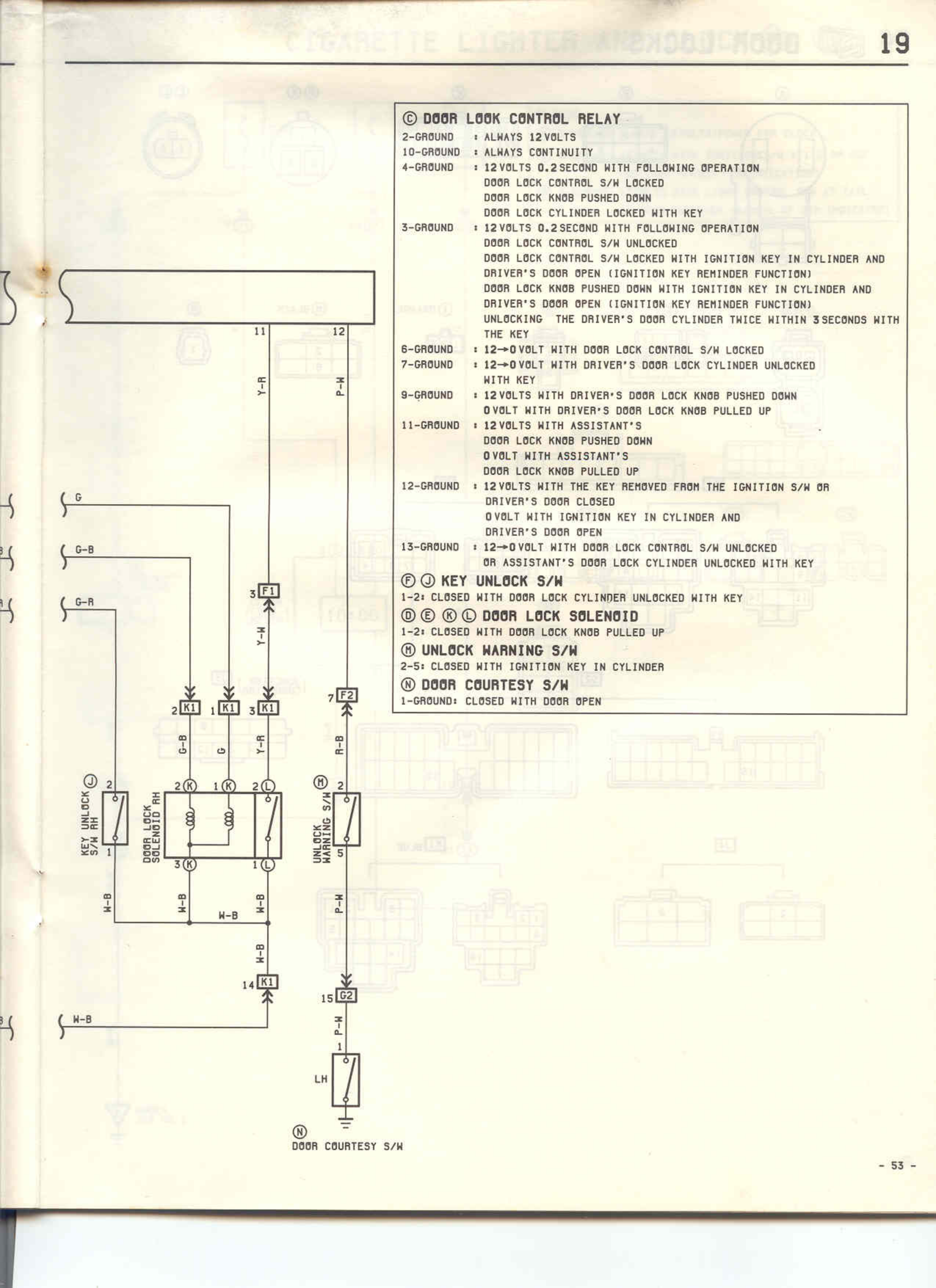

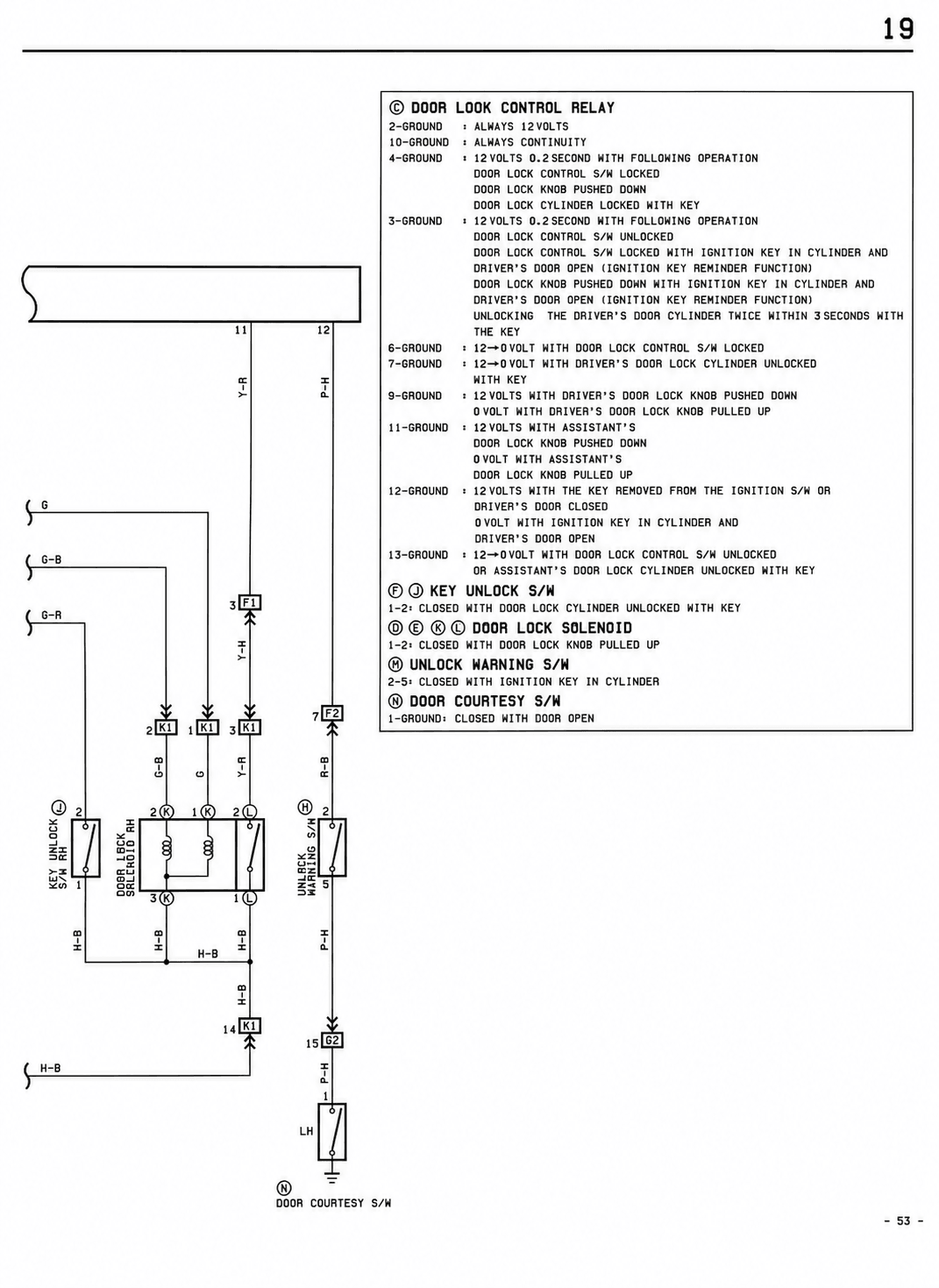

DOOR LOCK CONTROL RELAY CIRCUIT — MK2 Supra Door Locks wiring diagram, page 2
100%
19 © DOOR LOCK CONTROL RELAY 2-GROUND : ALWAYS 12 VOLTS 10-GROUND : ALWAYS CONTINUITY 4-GROUND : 12 VOLTS 0.2 SECOND WITH FOLLOWING OPERATION DOOR LOCK CONTROL S/W LOCKED DOOR LOCK KNOB PUSHED DOWN DOOR LOCK CYLINDER LOCKED WITH KEY 3-GROUND : 12 VOLTS 0.2 SECOND WITH FOLLOWING OPERATION DOOR LOCK CONTROL S/W UNLOCKED DOOR LOCK CONTROL S/W LOCKED WITH IGNITION KEY IN CYLINDER AND DRIVER'S DOOR OPEN (IGNITION KEY REMINDER FUNCTION) DOOR LOCK KNOB PUSHED DOWN WITH IGNITION KEY IN CYLINDER AND DRIVER'S DOOR OPEN (IGNITION KEY REMINDER FUNCTION) UNLOCKING THE DRIVER'S DOOR CYLINDER TWICE WITHIN 3 SECONDS WITH THE KEY 6-GROUND : 12—0 VOLT WITH DOOR LOCK CONTROL S/W LOCKED 7-GROUND : 12—0 VOLT WITH DRIVER'S DOOR LOCK CYLINDER UNLOCKED WITH KEY 9-GROUND : 12 VOLTS WITH DRIVER'S DOOR LOCK KNOB PUSHED DOWN 0 VOLT WITH DRIVER'S DOOR LOCK KNOB PULLED UP 11-GROUND : 12 VOLTS WITH ASSISTANT'S DOOR LOCK KNOB PUSHED DOWN 0 VOLT WITH ASSISTANT'S DOOR LOCK KNOB PULLED UP 12-GROUND : 12 VOLTS WITH THE KEY REMOVED FROM THE IGNITION S/W OR DRIVER'S DOOR CLOSED 0 VOLT WITH IGNITION KEY IN CYLINDER AND DRIVER'S DOOR OPEN 13-GROUND : 12—0 VOLT WITH DOOR LOCK CONTROL S/W UNLOCKED OR ASSISTANT'S DOOR LOCK CYLINDER UNLOCKED WITH KEY © © KEY UNLOCK S/W 1-2: CLOSED WITH DOOR LOCK CYLINDER UNLOCKED WITH KEY © © © © DOOR LOCK SOLENOID 1-2: CLOSED WITH DOOR LOCK KNOB PULLED UP © UNLOCK WARNING S/W 2-5: CLOSED WITH IGNITION KEY IN CYLINDER © DOOR COURTESY S/W 1-GROUND: CLOSED WITH DOOR OPEN G G-B G-R 11 12 W-R W-L 1 2 M1 1 M1 1 M1 7 F2 G-B G W-R © 2 1© 1© 2 © KEY UNLOCK S/W 1 9 DOOR LOCK S/W 1 9 DOOR LOCK S/W 1 9 UNLOCK WARNING S/W 1 9 1 2 3 (4) 3 (4) 1 2 W-B W-B W-B P-W W-B 14 M1 15 G2 W 1 LH 9 © DOOR COURTESY S/W W-B - 53 -
