TSRM/MK2 Supra/Wiring Diagrams
Repair ManualWiring Diagrams
S23

S24/Theft Deterrent System — 24 Theft Deterrent System, page 1

1 / 4
p.002

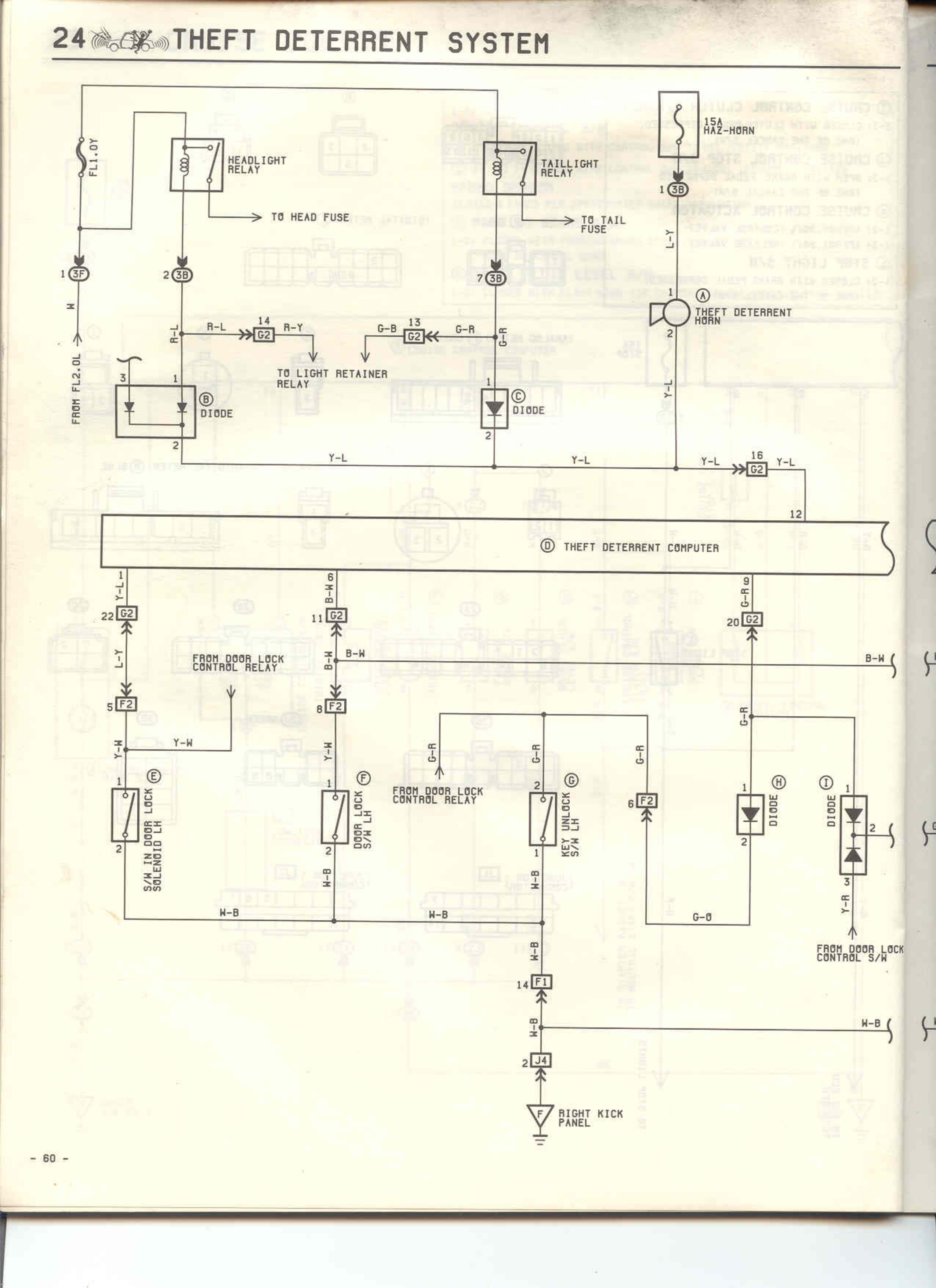

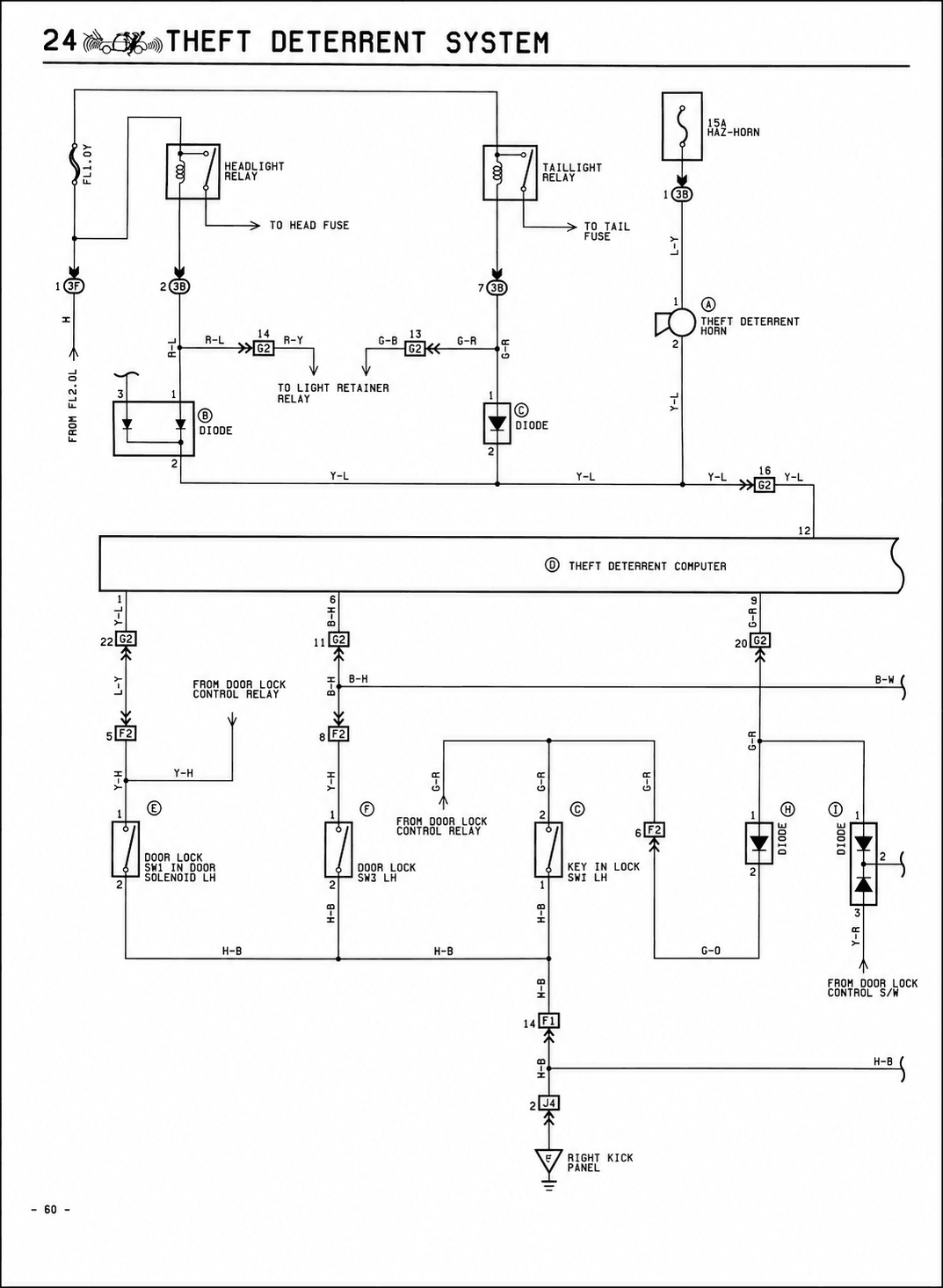

24 Theft Deterrent System — MK2 Supra Theft Deterrent System wiring diagram, page 1
100%
Page text (OCR transcript)
24 THEFT DETERRENT SYSTEM

FL1 CP

HEADLIGHT RELAY

TO HEAD FUSE

TAILLIGHT RELAY

TO TAIL FUSE

152 HAZ-HORN

1 CP
2 CP
7 CP

Y-L

A THEFT DETERRENT HORN
2

R-L 14 R-Y
G-B 13 G-R
C2
C2

TO LIGHT RETAINER RELAY

FRONT FL2 JL

B DIODE

C DIODE

Y-L
Y-L
Y-L
16 Y-L
C2

12

D THEFT DETERRENT COMPUTER

1 +B
6 +B
9 G-R

22 C2
11 C2
20 C2

Y-L
+B
B-W
B-W

FROM DOOR LOCK CONTROL RELAY

5 F2
8 F2

Y-L
Y-W
+B
+B

E S/A SOLENOID LOCK R/H
2

F S/A SOLENOID LOCK L/H
2
+B

FROM DOOR LOCK CONTROL RELAY
G-R
G-R

G S/A SOLENOID LOCK R/H
2
+B

4 F2

G-B

H DIODE
2

I DIODE
2

W-B
W-B
G-B
+H

FROM DOOR LOCK CONTROL S/A

W-B

14 F1
+B

2 F1
W-B

RIGHT KICK PANEL

- 60 -
