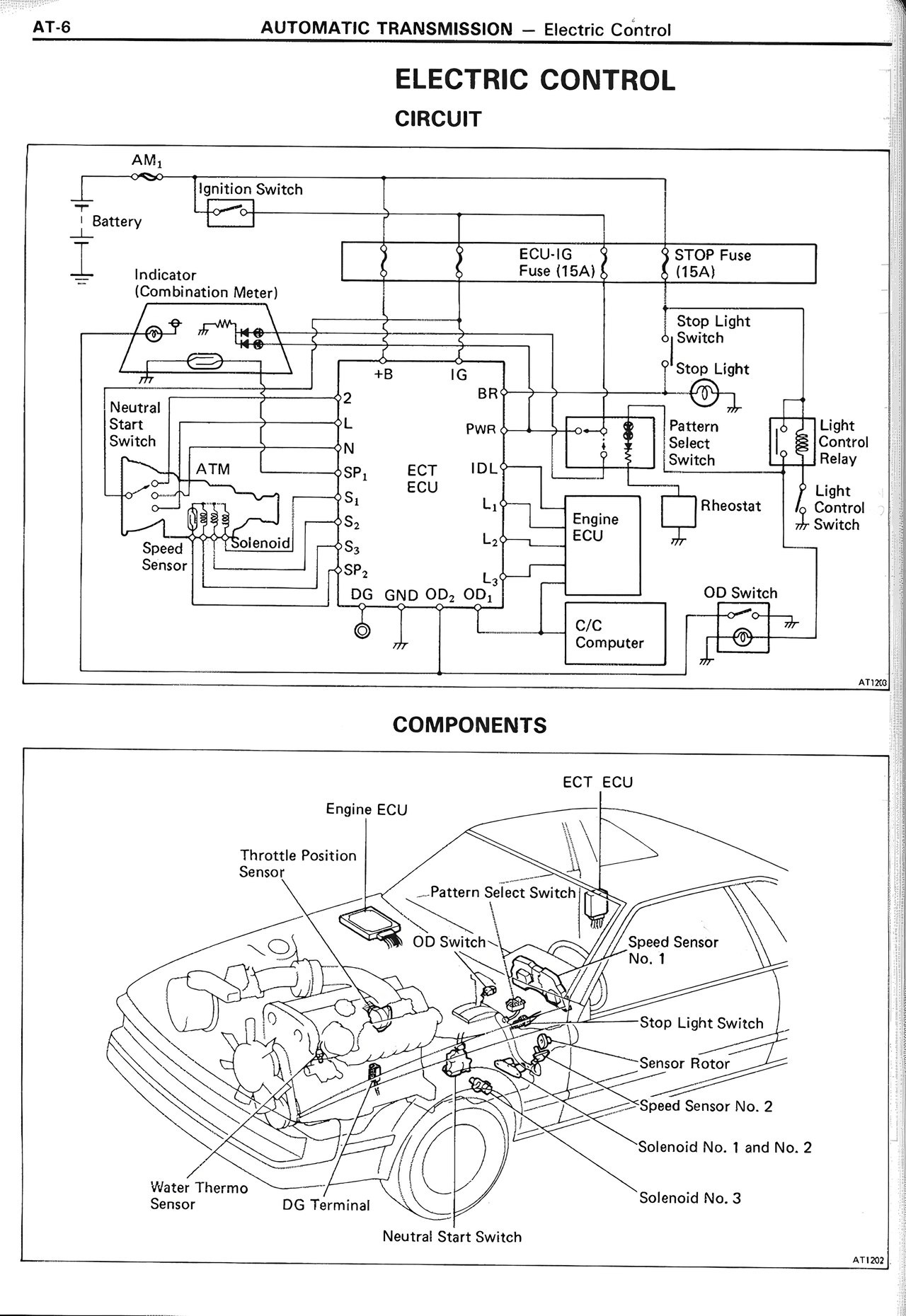

ELECTRIC CONTROL — MK2 Supra Automatic Transmission, page 6
100%
ELECTRIC CONTROL CIRCUIT [Circuit diagram showing electrical connections between components including Battery, Ignition Switch, Indicator (Combination Meter), Neutral Start Switch, A/TM Speed Sensor, Solenoid, ECT ECU, PWR, IDL, Engine ECU, Rheostat, Pattern Select Switch, Light Control Relay, Light Control Switch, OD Switch, C/C Computer, Stop Light Switch, ECU-IG Fuse (15A), STOP Fuse (15A)] COMPONENTS [Component location diagram showing various parts on vehicle including: ECT ECU Engine ECU Throttle Position Sensor Pattern Select Switch OD Switch Speed Sensor No. 1 Stop Light Switch Sensor Rotor Speed Sensor No. 2 Solenoid No. 1 and No. 2 Solenoid No. 3 Water Thermo Sensor DG Terminal Neutral Start Switch] AT1202 AT1203
