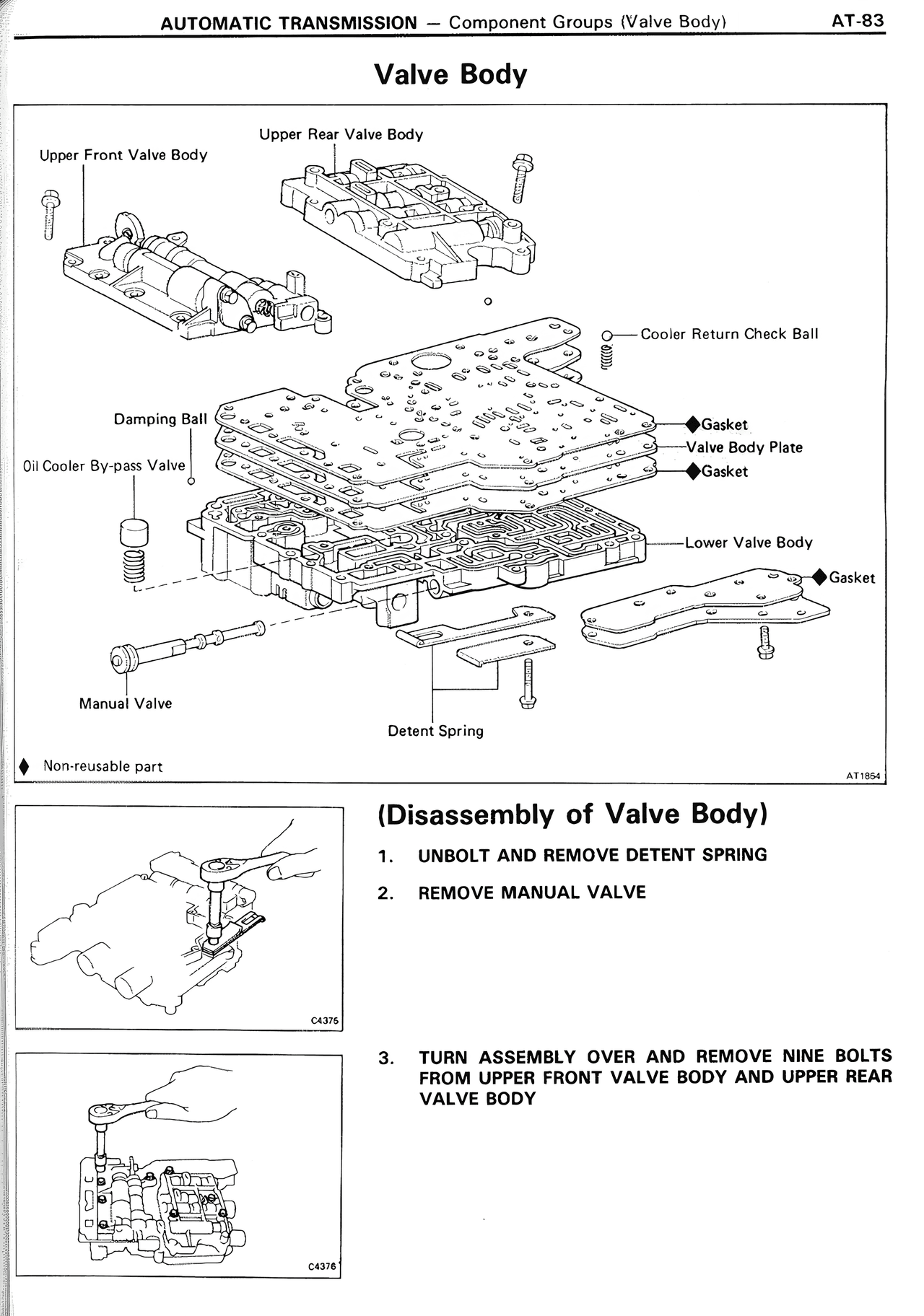

Valve Body — MK2 Supra Automatic Transmission, page 83
100%
AUTOMATIC TRANSMISSION — Component Groups (Valve Body) AT-83 Valve Body Upper Front Valve Body Upper Rear Valve Body Cooler Return Check Ball Damping Ball Gasket Valve Body Plate Gasket Oil Cooler By-pass Valve Lower Valve Body Gasket Manual Valve Detent Spring ♦ Non-reusable part (Disassembly of Valve Body) 1. UNBOLT AND REMOVE DETENT SPRING 2. REMOVE MANUAL VALVE 3. TURN ASSEMBLY OVER AND REMOVE NINE BOLTS FROM UPPER FRONT VALVE BODY AND UPPER REAR VALVE BODY
