TSRM/MK2 Supra/Repair Manual
Repair ManualWiring Diagrams
p.091
AT/Automatic Transmission92 / 120
p.093

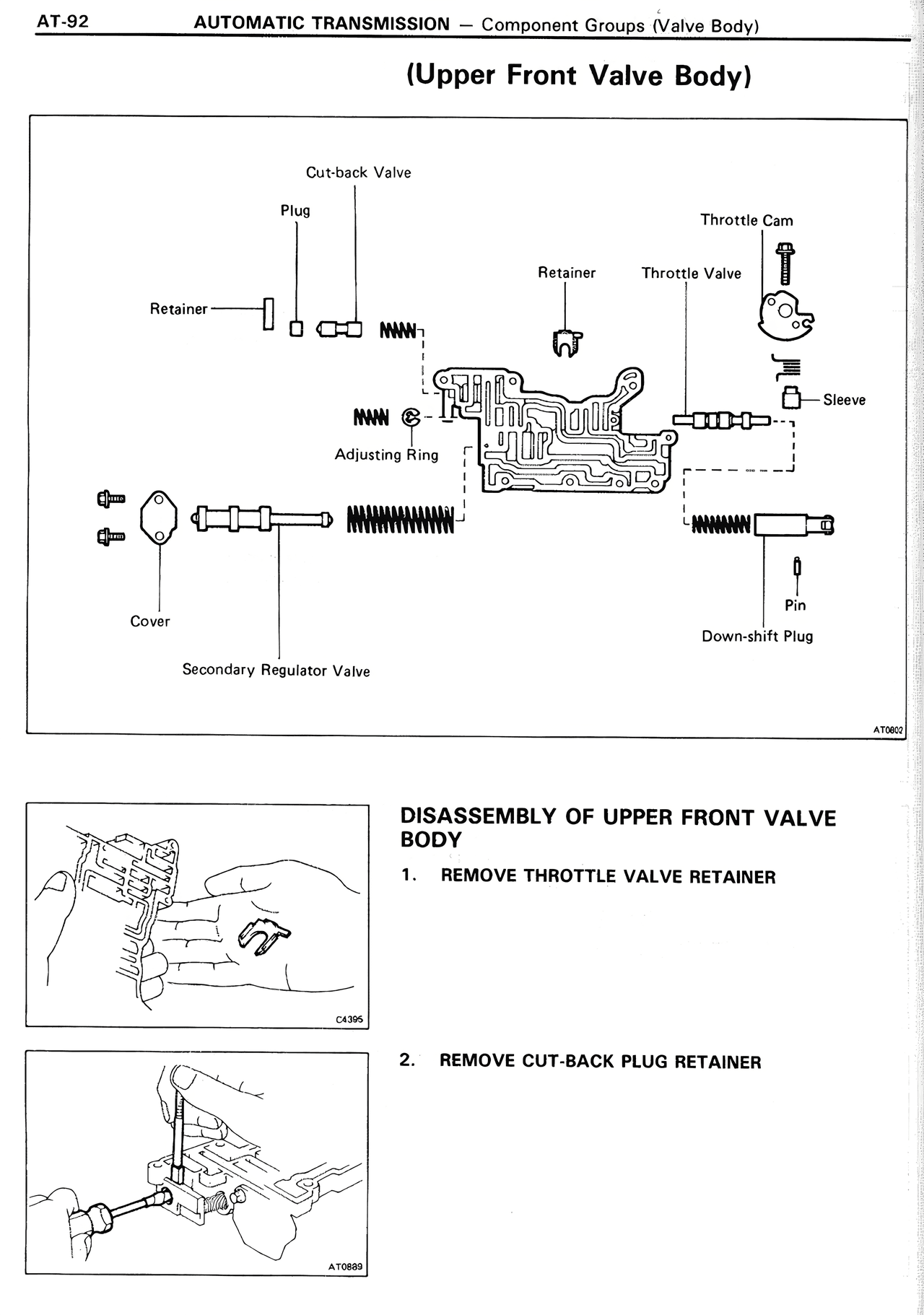

(Upper Front Valve Body) — MK2 Supra Automatic Transmission, page 92
100%
AT-92 AUTOMATIC TRANSMISSION — Component Groups (Valve Body) (Upper Front Valve Body) Cut-back Valve Plug Throttle Cam Retainer Retainer Throttle Valve Sleeve Adjusting Ring Cover Pin Secondary Regulator Valve Down-shift Plug DISASSEMBLY OF UPPER FRONT VALVE BODY 1. REMOVE THROTTLE VALVE RETAINER 2. REMOVE CUT-BACK PLUG RETAINER
