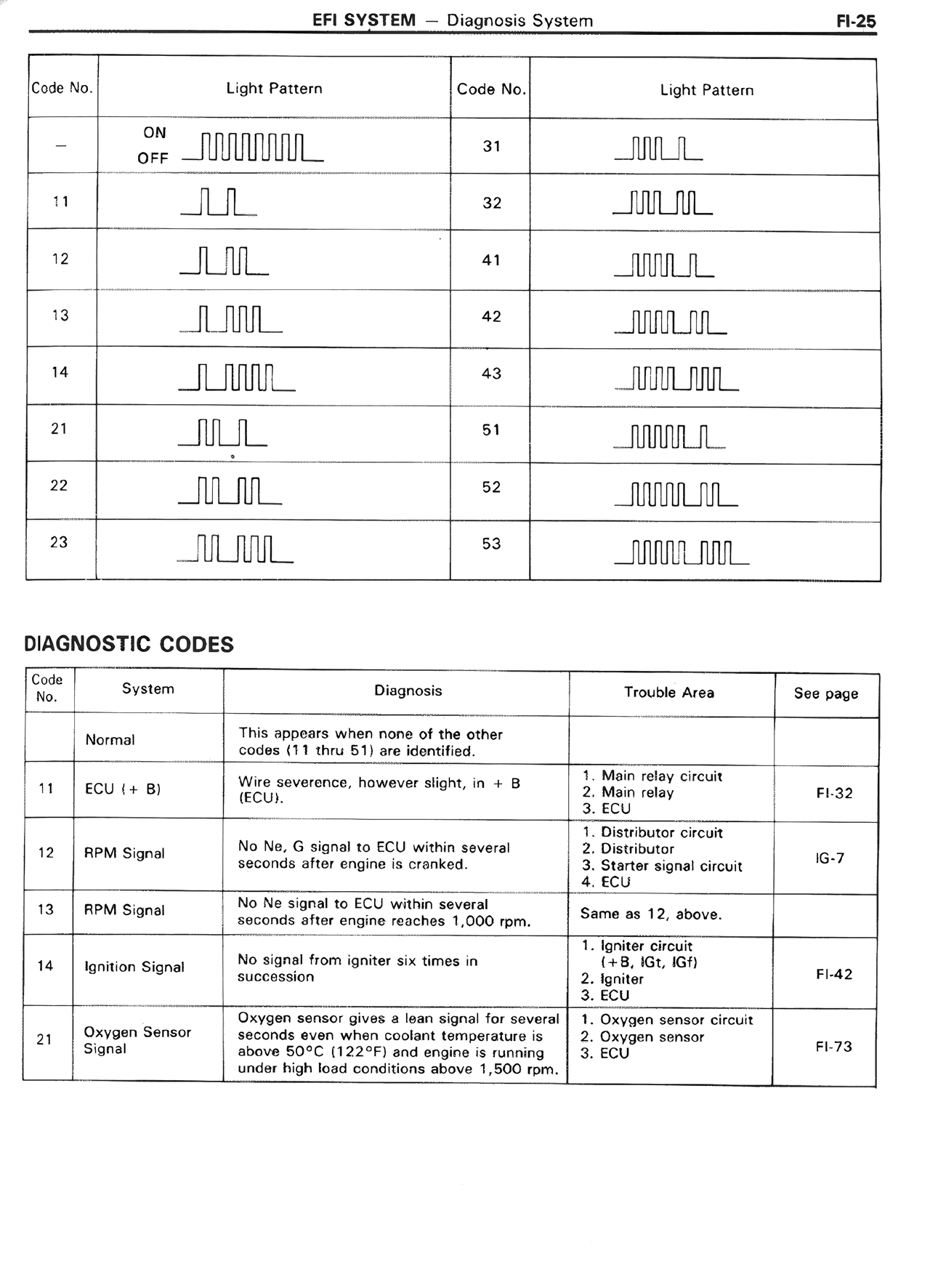

EFI System — MK2 Supra EFI System, page 25
100%
Page text (OCR transcript)
EFI SYSTEM — Diagnosis System                                                FI-25

Code No. | Light Pattern                    | Code No. | Light Pattern
---------|----------------------------------|----------|----------------------------------
—        | ON/OFF [pattern shown]           | 31       | [pattern shown]
11       | [pattern shown]                  | 32       | [pattern shown]
12       | [pattern shown]                  | 41       | [pattern shown]
13       | [pattern shown]                  | 42       | [pattern shown]
14       | [pattern shown]                  | 43       | [pattern shown]
21       | [pattern shown]                  | 51       | [pattern shown]
22       | [pattern shown]                  | 52       | [pattern shown]
23       | [pattern shown]                  | 53       | [pattern shown]

DIAGNOSTIC CODES

Code No. | System           | Diagnosis                                                                                                              | Trouble Area                                                      | See page
---------|------------------|------------------------------------------------------------------------------------------------------------------------|-------------------------------------------------------------------|----------
—        | Normal           | This appears when none of the other codes (11 thru 51) are identified.                                                 |                                                                   |
11       | ECU (+ B)        | Wire severance, however slight, in + B (ECU).                                                                          | 1. Main relay circuit
2. Main relay                     | FI-32
12       | RPM Signal       | No Ne, G signal to ECU within several seconds after engine is cranked.                                                 | 1. Distributor circuit
2. Distributor
3. Starter signal circuit
4. ECU | IG-7
13       | RPM Signal       | No Ne signal to ECU within several seconds after engine reaches 1,000 rpm.                                             | Same as 12, above.                                                |
14       | Ignition Signal  | No signal from igniter six times in succession                                                                         | 1. Igniter circuit
(+B, IG₁, IG₂)
2. Igniter
3. ECU        | FI-42
21       | Oxygen Sensor
Signal | Oxygen sensor gives a lean signal for several seconds even when coolant temperature is above 50°C or gives a rich signal continuously under high load conditions above 1,500 rpm. | 1. Oxygen sensor circuit
2. Oxygen sensor
3. ECU                | FI-73
