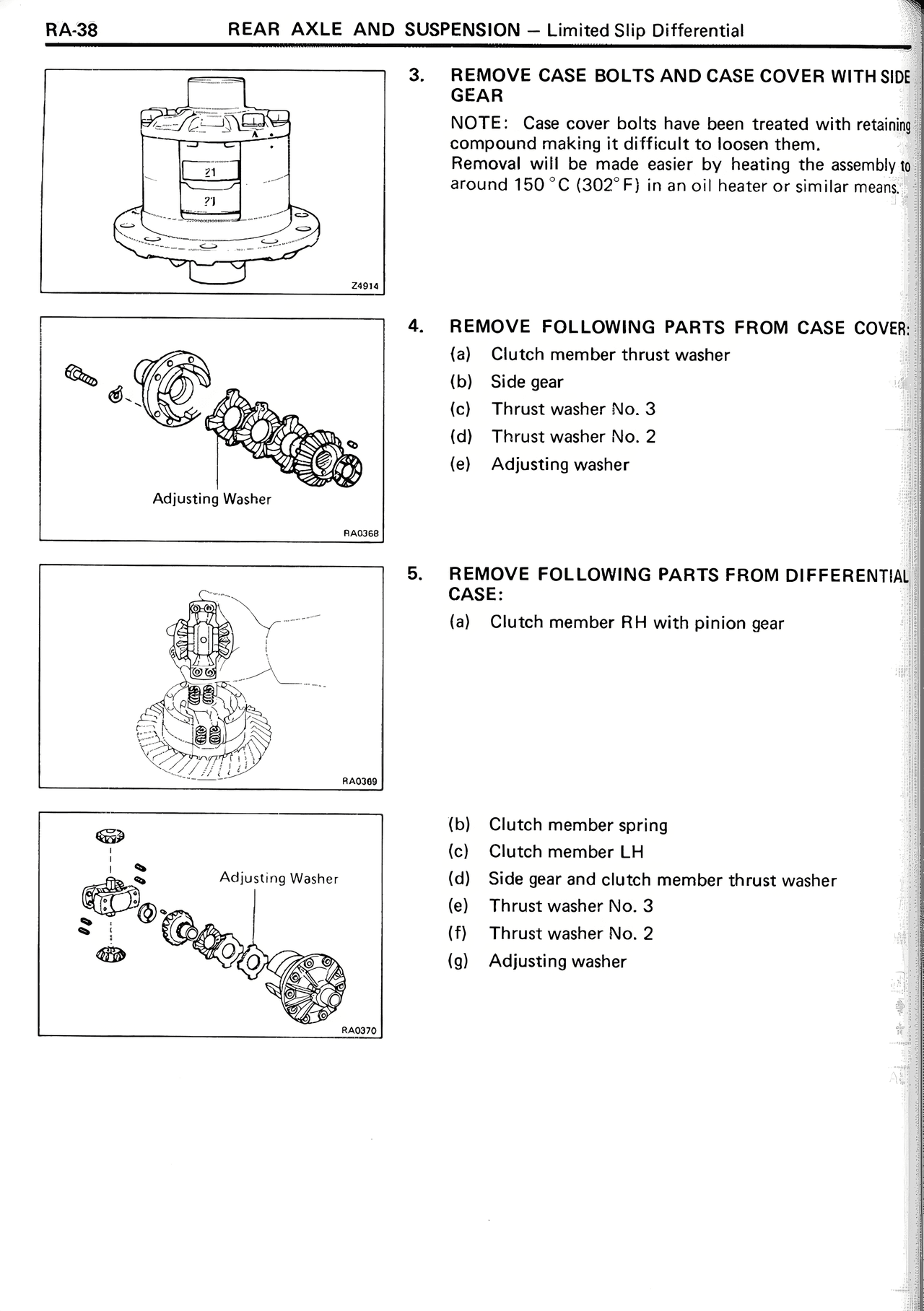

REAR AXLE AND SUSPENSION — Limited Slip Differential — MK2 Supra Rear Axle And Suspension, page 38
100%
RA-38 REAR AXLE AND SUSPENSION — Limited Slip Differential 3. REMOVE CASE BOLTS AND CASE COVER WITH SIDE GEAR NOTE: Case cover bolts have been treated with retaining compound making it difficult to loosen them. Removal will be made easier by heating the assembly to around 150°C (302°F) in an oil heater or similar means. 4. REMOVE FOLLOWING PARTS FROM CASE COVER: (a) Clutch member thrust washer (b) Side gear (c) Thrust washer No. 3 (d) Thrust washer No. 2 (e) Adjusting washer 5. REMOVE FOLLOWING PARTS FROM DIFFERENTIAL CASE: (a) Clutch member RH with pinion gear (b) Clutch member spring (c) Clutch member LH (d) Side gear and clutch member thrust washer (e) Thrust washer No. 3 (f) Thrust washer No. 2 (g) Adjusting washer
