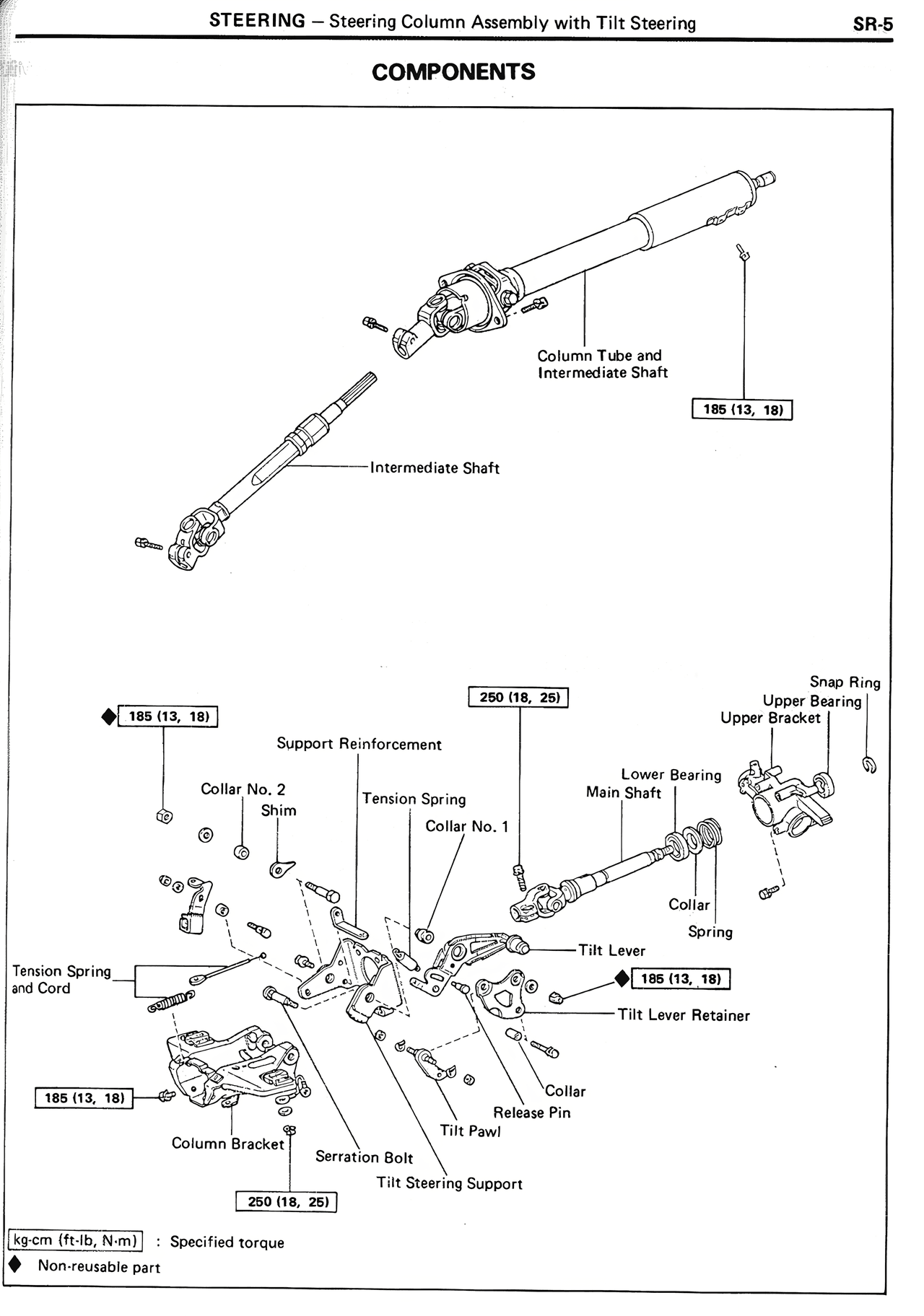

COMPONENTS — MK2 Supra Steering, page 5
100%
STEERING — Steering Column Assembly with Tilt Steering SR-5 COMPONENTS Column Tube and Intermediate Shaft ●185 (13, 18) Intermediate Shaft ◆185 (13, 18) Support Reinforcement Collar No. 2 Shim Tension Spring and Cord ●185 (13, 18) Column Bracket ●250 (18, 26) Tension Spring Collar No. 1 Tilt Lever Tilt Pawl Serration Bolt Tilt Steering Support ●260 (18, 26) Main Shaft Tilt Lever Retainer Release Pin Snap Ring Upper Bearing Upper Bracket Lower Bearing Collar Spring ●185 (13, 18) kg·cm (ft·lb, N·m) : Specified torque ◆ Non-reusable part
