AUTOMATIC TRANSMISSION — Removal and Installation of Transmission

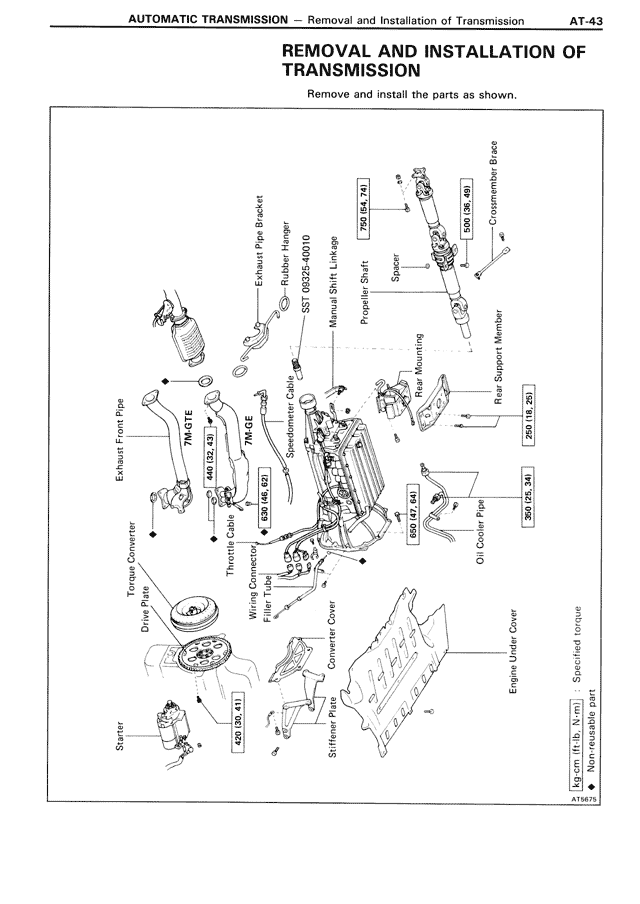

REMOVAL AND INSTALLATION OF TRANSMISSION
Remove and install the parts as shown.
Exhaust Pipe Bracket
Exhaust Front Pipe
Rubber Hanger
SST 09305-40010
Manual Shifter
Propeller Shaft
Spacer
770 kgf·cm (56 ft·lbf, 75 N·m)
520 kgf·cm (38 ft·lbf, 51 N·m)
Transmission Box
Rear Support Member
Rear Mounting
770 kgf·cm (56 ft·lbf, 75 N·m)
640 kgf·cm (46 ft·lbf, 63 N·m)
Oil Cooler Pipe
250 kgf·cm (18 ft·lbf, 25 N·m)
250 kgf·cm (18 ft·lbf, 25 N·m)
Torque Converter Clutch
Wiring Connector Fuel Tank
Throttle Cable
630 kgf·cm (46 ft·lbf, 62 N·m)
Overrunner Cover
Engine Under Cover
Stiffener Plate
Starter
430 kgf·cm (31 ft·lbf, 42 N·m)
Specified torque
4 screws, 11.3 cm (15 in.·lbf, 1.7 N·m)
Non-reusable part
ATM073
