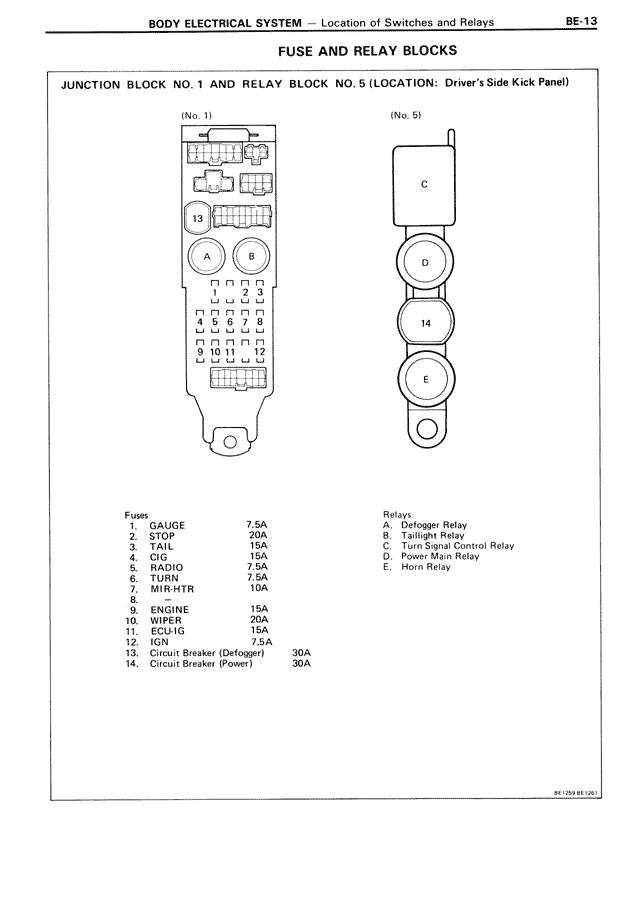

JUNCTION BLOCK NO. 1 AND RELAY BLOCK NO. 5 (LOCATION: Driver's Side Kick Panel)
(No. 1)
[Diagram showing fuse block layout with positions labeled 13, A, B, and numbered positions 1-12]
(No. 5)
[Diagram showing relay block layout with positions labeled C, D, 14, E]
Fuses
1. GAUGE 7.5A
2. STOP 20A
3. TAIL 15A
4. HAZ 15A
5. RADIO 7.5A
6. TURN 7.5A
7. MIR·HTR 10A
8. IG —
9. ENGINE 15A
10. WIPER 20A
11. ECU·IG 15A
12. A/C 10A
13. Circuit Breaker (Defogger) 30A
14. Circuit Breaker (Power) 30A
Relays
A. Defogger Relay
B. Taillight Relay
C. Turn Signal Control Relay
D. Dimmer Relay
E. Horn Relay
