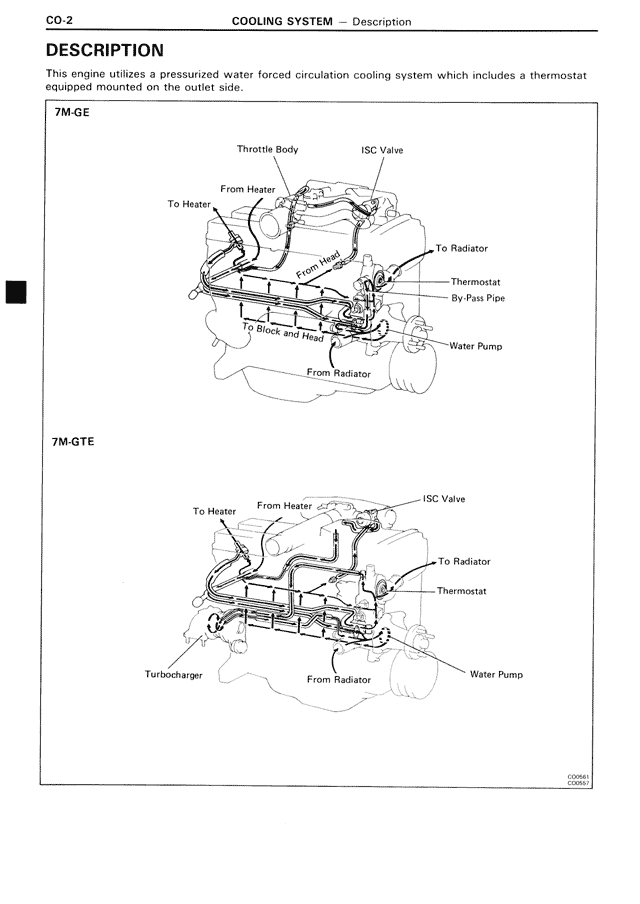

This engine utilizes a pressurized water forced circulation cooling system which includes a thermostat equipped mounted on the outlet side.
7M-GE
Throttle Body
ISC Valve
From Heater
To Heater
To Radiator
Thermostat
By Pass Pipe
To Block and Head
Water Pump
From Radiator
7M-GTE
To Heater
From Heater
ISC Valve
To Radiator
Thermostat
Turbocharger
From Radiator
Water Pump
C00061
C00811
