7M-GE
E2
IDL
VTA
VC
Ohmmeter
Thickness
Gauge

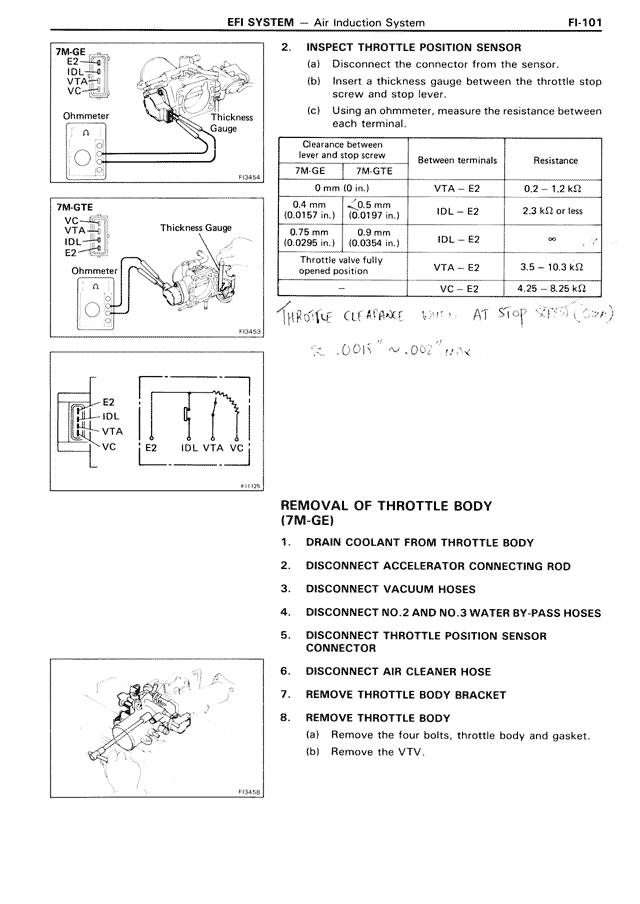

2. INSPECT THROTTLE POSITION SENSOR
(a) Disconnect the connector from the sensor.
(b) Insert a feeler gauge between the throttle stop screw and stop lever.
(c) Using an ohmmeter, measure the resistance between each terminal.
Clearance between
lever and stop screw
Between terminals
Resistance
7M-GE
7M GTE
0 mm (0 in.)
VTA - E2
0.2 - 1.2 kΩ
0.4 mm
(0.0157 in.)
< 0.5 mm
(0.0197 in.)
IDL - E2
2.3 kΩ or less
0.75 mm
(0.0295 in.)
0.9 mm
(0.0354 in.)
IDL - E2
∞
Throttle valve fully
opened position
VTA - E2
3.5 - 10.3 kΩ
—
VC - E2
4.25 - 8.25 kΩ
7M-GTE
VTA
IDL
E2
Thickness Gauge
Ohmmeter
THROSTLE CLEARANCE LIMIT AT Stop SCREW COMP
re .0615" AO .002" MAX
E2
IDL
VTA
VC
E2
IDL VTA VC
REMOVAL OF THROTTLE BODY
(7M-GE)
1. DRAIN COOLANT FROM THROTTLE BODY
2. DISCONNECT ACCELERATOR CONNECTING ROD
3. DISCONNECT VACUUM HOSES
4. DISCONNECT NO. 2 AND NO. 3 WATER BY-PASS HOSES
5. DISCONNECT THROTTLE POSITION SENSOR
CONNECTOR
6. DISCONNECT AIR CLEANER HOSE
7. REMOVE THROTTLE BODY BRACKET
8. REMOVE THROTTLE BODY
(a) Remove the four bolts, throttle body and gasket.
(b) Remove the VTV.
