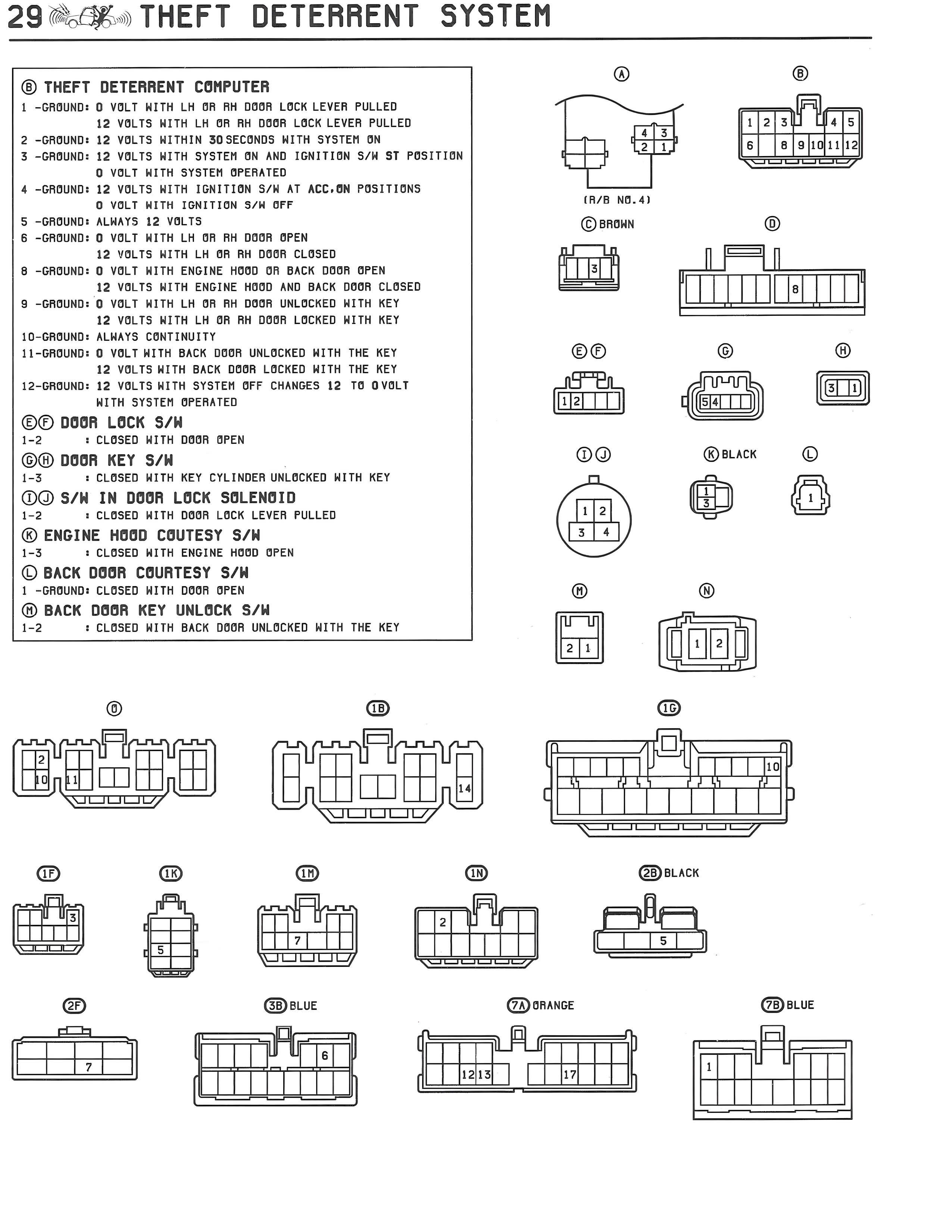

Theft Deterrent System — MK3 Supra Theft Deterrent System wiring diagram, page 3
100%
Page text (OCR transcript)
29 THEFT DETERRENT SYSTEM

B THEFT DETERRENT COMPUTER
1 -GROUND: 0 VOLT WITH LH OR RH DOOR LOCK LEVER PULLED
   12 VOLTS WITH LH OR RH DOOR LOCK LEVER PULLED
2 -GROUND: 12 VOLTS WITHIN 30SECONDS WITH SYSTER ON
3 -GROUND: 12 VOLTS WITH SYSTEM ON AND IGNITION S/W ST POSITION
   0 VOLT WITH SYSTEM OPERATED
4 -GROUND: 12 VOLTS WITH IGNITION S/W AT ACC,ON POSITIONS
   0 VOLT WITH IGNITION S/W OFF
5 -GROUND: ALWAYS 12 VOLTS
6 -GROUND: 0 VOLT WITH LH OR RH DOOR OPEN
   12 VOLTS WITH LH OR RH DOOR CLOSED
8 -GROUND: 0 VOLT WITH ENGINE HOOD OR BACK DOOR OPEN
   12 VOLTS WITH ENGINE HOOD AND BACK DOOR CLOSED
9 -GROUND: 0 VOLT WITH LH OR RH DOOR UNLOCKED WITH KEY
   12 VOLTS WITH LH OR RH DOOR LOCKED WITH KEY
10-GROUND: ALWAYS CONTINUITY
11-GROUND: 0 VOLT WITH BACK DOOR UNLOCKED WITH THE KEY
   12 VOLTS WITH BACK DOOR LOCKED WITH THE KEY
12-GROUND: 12 VOLTS WITH SYSTEM OFF CHANGES 12 TO 0VOLT
   WITH SYSTEM OPERATED

C,F DOOR LOCK S/W
1-2    : CLOSED WITH DOOR OPEN

D,M DOOR KEY S/W
1-3    : CLOSED WITH KEY CYLINDER UNLOCKED WITH KEY

I,J S/W IN DOOR LOCK SOLENOID
1-2    : CLOSED WITH DOOR LOCK LEVER PULLED

K ENGINE HOOD COUTESY S/W
1-3    : CLOSED WITH ENGINE HOOD OPEN

L BACK DOOR COURTESY S/W
1 -GROUND: CLOSED WITH DOOR OPEN

N BACK DOOR KEY UNLOCK S/W
1-2    : CLOSED WITH BACK DOOR UNLOCKED WITH THE KEY

A
1 3
2 1
(R/B NO.4)

C BROWN

E F
1 2

I J
1 2
3 4

H
2 1

B
1 2 3
   4 5
6   6 9 10 11 12

D
8

G
5 4

K BLACK

L

M
1 2

B
2F

1B

1C
10

1F

1A
5

1H
2

2B BLACK
5

3B BLUE
6

7A ORANGE
1 2 3
17

7B BLUE
1

2P
7
