TSRM/MK3 Supra/Wiring Diagrams
Repair ManualWiring Diagrams
p.002
S32/Combination Meter3 / 4
p.004

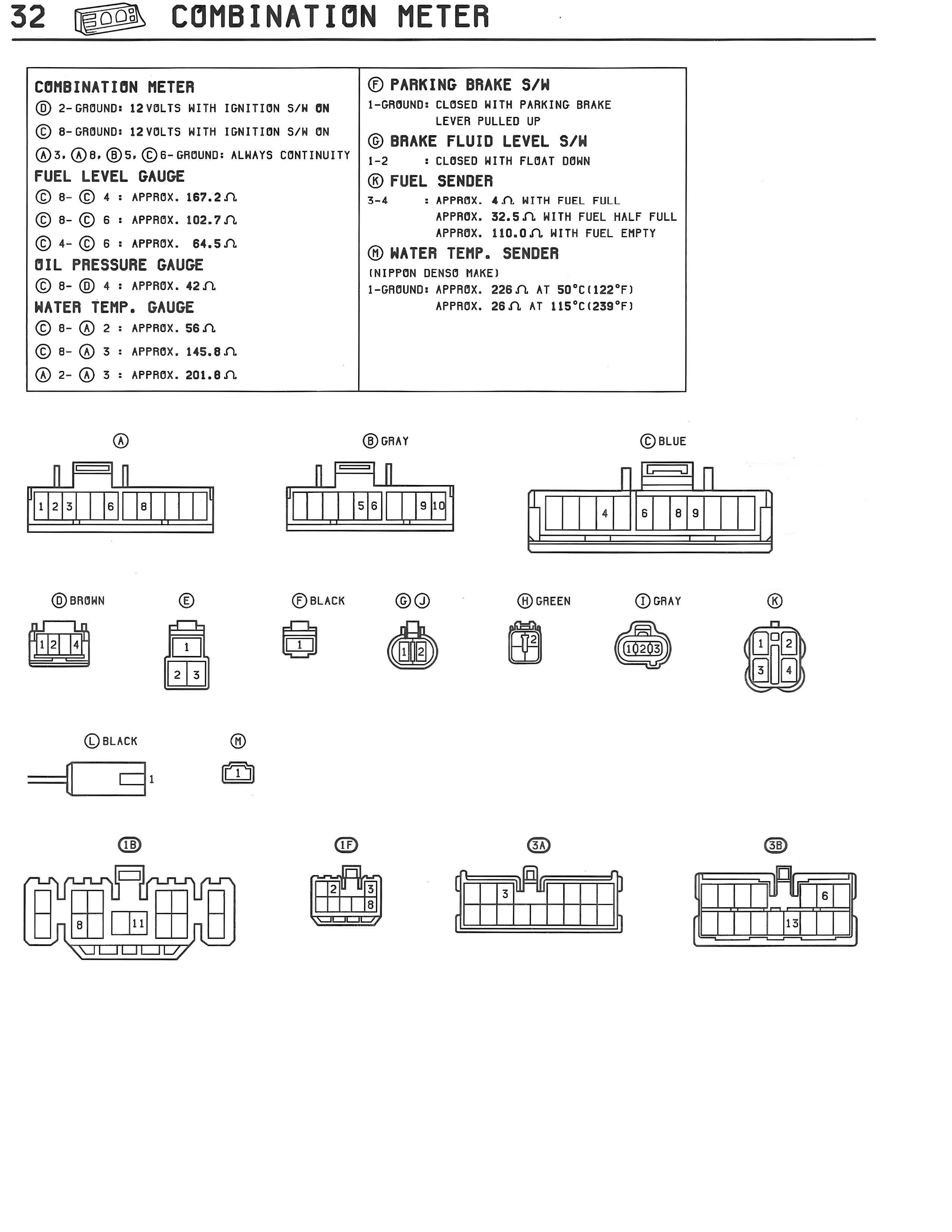

COMBINATION METER — MK3 Supra Combination Meter wiring diagram, page 3
100%
32 COMBINATION METER COMBINATION METER ① 2-GROUND: 12 VOLTS WITH IGNITION S/W ON ② B-GROUND: 12 VOLTS WITH IGNITION S/W ON ③+, ④+, ⑤+, ⑥+-GROUND: ALWAYS CONTINUITY FUEL LEVEL GAUGE ① B-© 4 : APPROX. 167.2Ω ① B-© 5 : APPROX. 102.7Ω ① 4-© 8 : APPROX. 64.5Ω OIL PRESSURE GAUGE ② B-⑩ 4 : APPROX. 42Ω WATER TEMP. GAUGE ① B-⑪ 2 : APPROX. 56Ω ① B-⑪ 3 : APPROX. 145.8Ω ① 2-⑪ 3 : APPROX. 201.8Ω ⑨ PARKING BRAKE S/W 1-GROUND: CLOSED WITH PARKING BRAKE LEVER PULLED UP ⑧ BRAKE FLUID LEVEL S/W 1-2 : CLOSED WITH FLOAT DOWN ⑥ FUEL SENDER 3-4 : APPROX. 4Ω WITH FUEL FULL APPROX. 32.5Ω WITH FUEL HALF FULL APPROX. 110.0Ω WITH FUEL EMPTY ⑪ WATER TEMP. SENDER (NIPPON DENSO MAKE) 1-GROUND: APPROX. 226Ω AT 50°C(122°F) APPROX. 28Ω AT 115°C(239°F) ① ⑤GRAY ©BLUE [Connector diagrams showing pin layouts] ⑩BROWN ⑥ ⑨BLACK ⑦⑧ ⑪GREEN ⑨GRAY ⑫ [Multiple connector diagrams with pin numbers] ©BLACK ⑪ [Connector diagrams] ⑬ ⑰ ⑳ ㉑ [Multiple connector diagrams with pin numbers]
