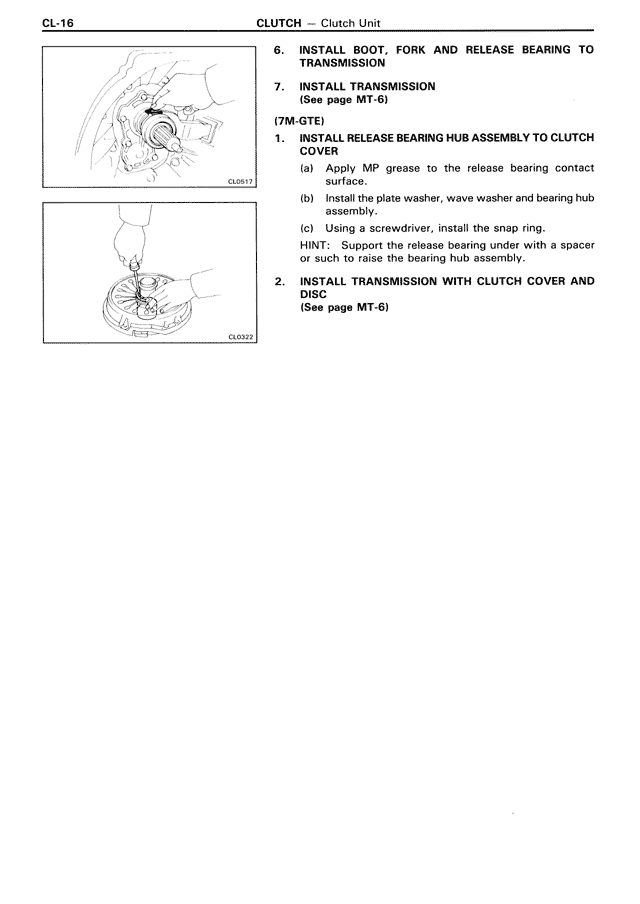

CLUTCH — Clutch Unit — MK3 Supra Clutch, page 16
100%
6. INSTALL BOOT, FORK AND RELEASE BEARING TO TRANSMISSION 7. INSTALL TRANSMISSION (See page MT-6) (7M-GTE) 1. INSTALL RELEASE BEARING HUB ASSEMBLY TO CLUTCH COVER (a) Apply MP grease to the release bearing contact surface. (b) Install the plate washer, wave washer and bearing hub assembly. (c) Using a screwdriver, install the snap ring. HINT: Support the release bearing under with a spacer or such to raise the bearing hub assembly. 2. INSTALL TRANSMISSION WITH CLUTCH COVER AND DISC (See page MT-6)
