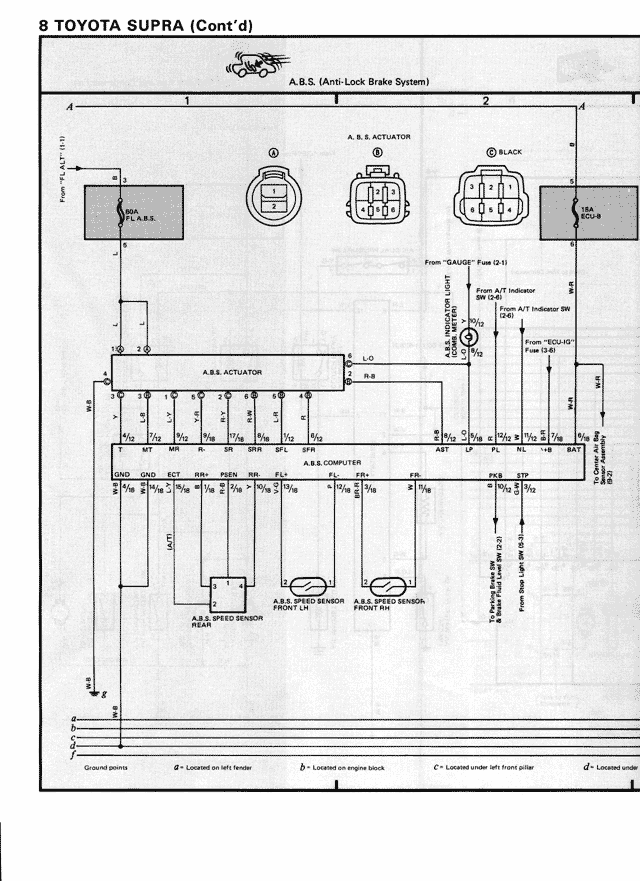

8 TOYOTA SUPRA (Cont'd)

A.B.S. (Anti-Lock Brake System)

A.B.S. ACTUATOR

[Diagram shows three connector types labeled A, B, and C BLACK with their pin configurations]

From "GAUGE" Fuse (3 2)
From A/T Indicator SW (8 3)
From A/T Indicator SW (14 3)
From "ECU-IG" Fuse (3 4)

A.B.S ACTUATOR
L-O
R-B

MTR   MTR   FL   SRR  SRFR  SFL

A.B.S COMPUTER
MTR   MTR   FL   SRR  SRFR  SFL   ABT   LP   P-L   R-L   +1B   BATT

A.B.S. SPEED SENSOR (REAR)
A.B.S. SPEED SENSOR (FRONT LEFT)
A.B.S. SPEED SENSOR (FRONT RIGHT)

Ground points
a - Located on left fender
b - Located on engine block
c - Located under left front pillar
d - Located under
