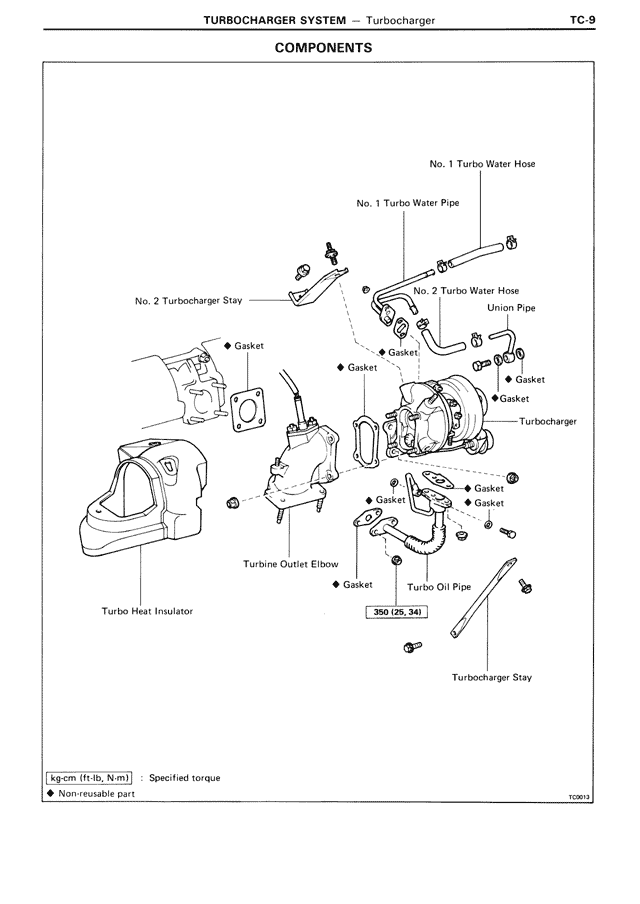

COMPONENTS — MK3 Supra Turbocharger System, page 9
100%
TURBOCHARGER SYSTEM — Turbocharger COMPONENTS No. 1 Turbo Water Hose No. 1 Turbo Water Pipe No. 2 Turbocharger Stay No. 2 Turbo Water Hose Union Pipe Gasket Gasket Gasket Gasket Turbocharger Gasket Gasket Gasket Turbine Outlet Elbow Gasket Turbo Oil Pipe Turbo Heat Insulator 350 (25, 34) Turbocharger Stay kg-cm (ft-lb, N·m) : Specified torque ♦ Non-reusable part TC0613
