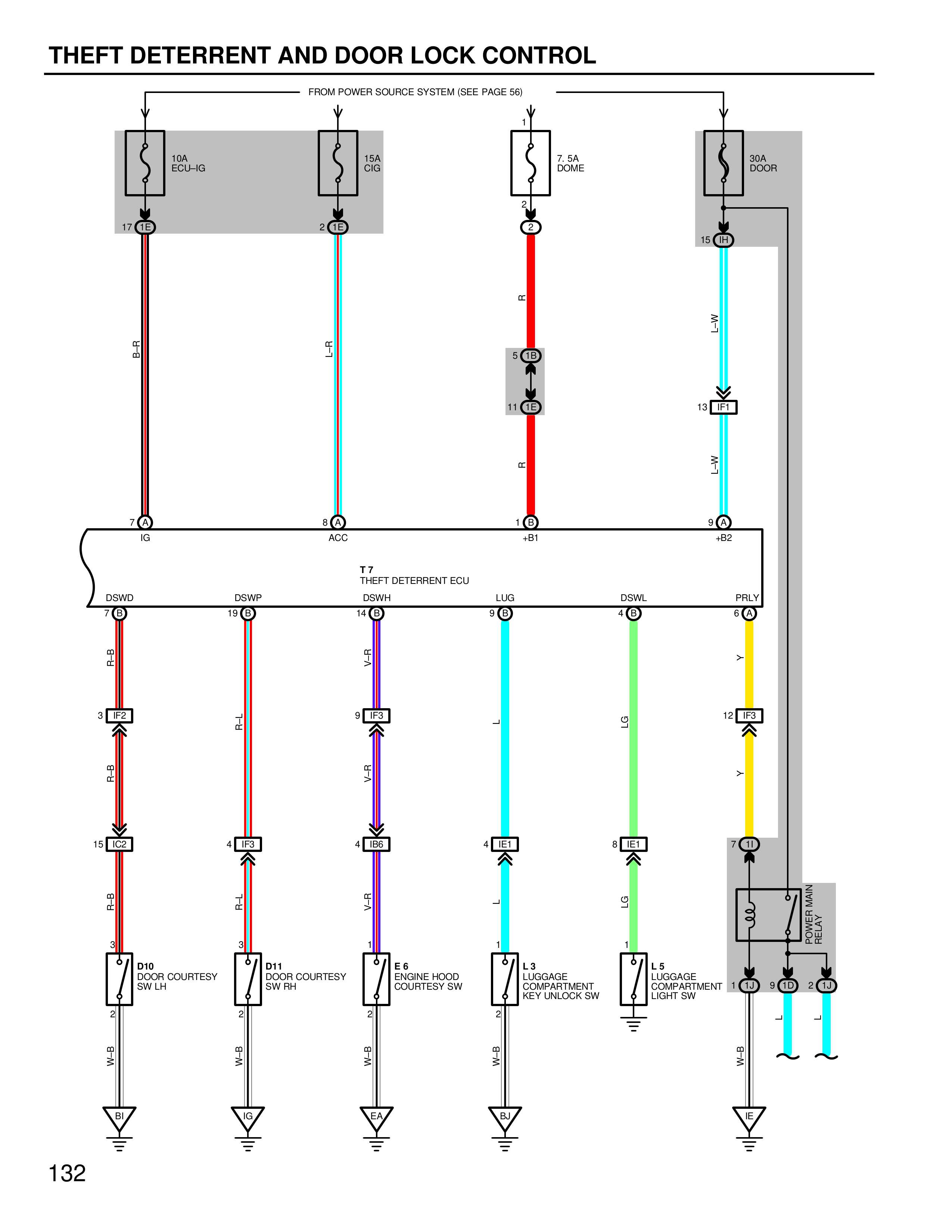

Theft Deterrent and Door Lock Control — MK4 Supra Theft Deterrent and Door Lock Control wiring diagram, page 3
100%
Page text (OCR transcript)
THEFT DETERRENT AND DOOR LOCK CONTROL

FROM POWER SOURCE SYSTEM (SEE PAGE 56)

10A ECU-IG
15A CIG
7.5A DOME
20A DOOR

17
2
5
15

B-R
L-R
R
W

11
13

7
8
1
9

IG
ACC
+B1
+B2

T7
THEFT DETERRENT ECU

DSWD
DSWP
DSWH
LUG
DSWL
PRLY

7
10
14
1
4
6

P-B
P-L
V-R
L
LG
Y

3 P-4
9 P-3
12 P-3

P-B
P-L
V-R
L
LG
Y

13 P-2
4 P-1
4 P-6
4 P-1
8 P-1
7 M1

P-B
P-L
V-R
L
LG

POWER RELAY MAIN

1
6
1
6
2
6
1
6
1
6
7
1 M1
3 M1
2 M1

D10 DOOR COURTESY SW LH
D11 DOOR COURTESY SW RH
E6 ENGINE HOOD COURTESY SW
L3 LUGGAGE COMPARTMENT KEY UNLOCK SW
L5 LUGGAGE COMPARTMENT LIGHT SW

2
2
2
2
L
L

W-B
W-B
W-B
W-B
W-B

132
