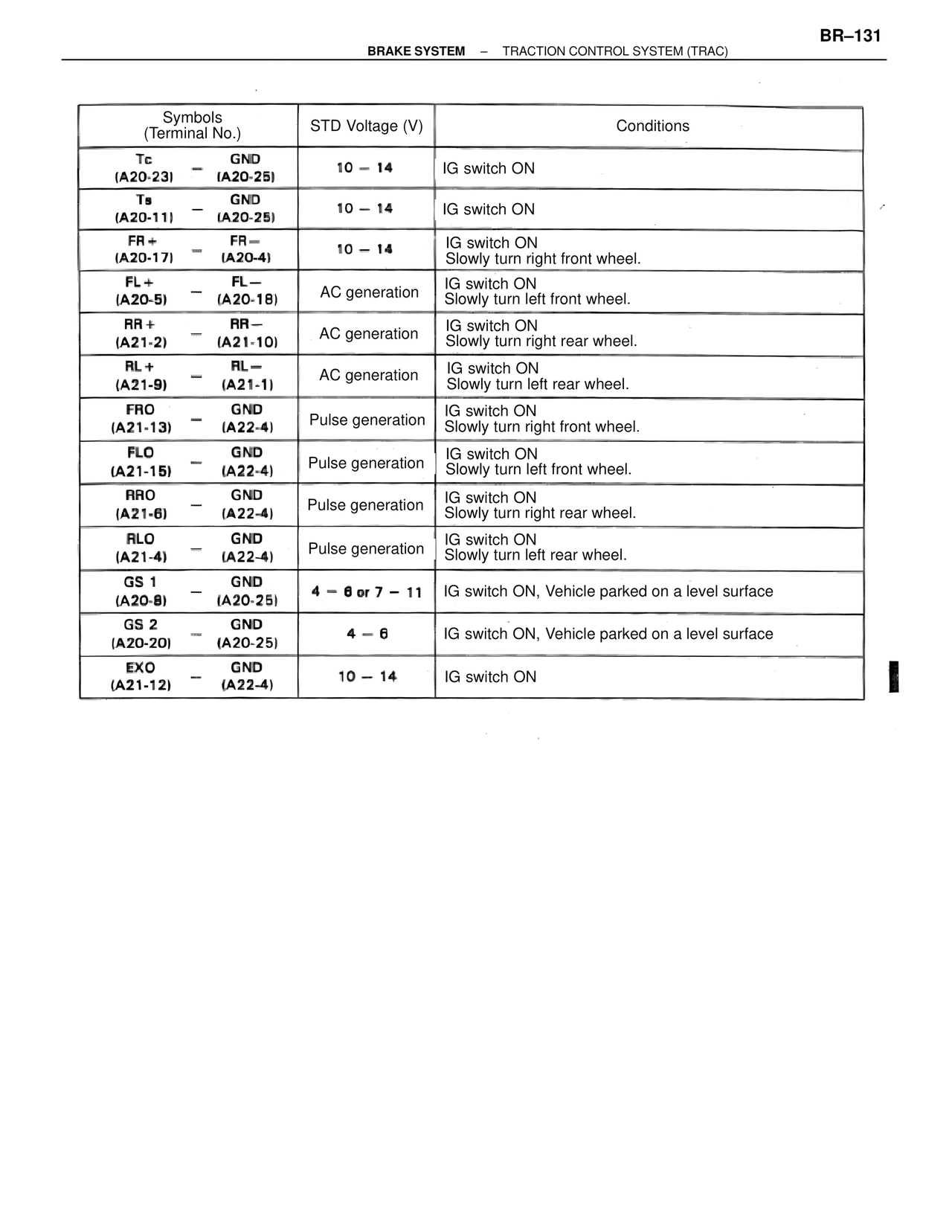

BR-131

BRAKE SYSTEM – TRACTION CONTROL SYSTEM (TRAC)

Symbols
(Terminal No.)	STD Voltage (V)	Conditions

Tc	–	GND
(A20-23)		(A20-25)	10 – 14	IG switch ON

Ts	–	GND
(A20-11)		(A20-25)	10 – 14	IG switch ON

FR+	–	FR–
(A20-17)		(A20-4)	10 – 14	IG switch ON
				Slowly turn right front wheel.

FL+	–	FL–
(A20-5)		(A20-18)	AC generation	IG switch ON
				Slowly turn left front wheel.

RR+	–	RR–
(A21-2)		(A21-10)	AC generation	IG switch ON
				Slowly turn right rear wheel.

RL+	–	RL–
(A21-9)		(A21-1)	AC generation	IG switch ON
				Slowly turn left rear wheel.

FRO	–	GND
(A21-13)		(A22-4)	Pulse generation	IG switch ON
				Slowly turn right front wheel.

FLO	–	GND
(A21-15)		(A22-4)	Pulse generation	IG switch ON
				Slowly turn left front wheel.

RRO	–	GND
(A21-6)		(A22-4)	Pulse generation	IG switch ON
				Slowly turn right rear wheel.

RLO	–	GND
(A21-4)		(A22-4)	Pulse generation	IG switch ON
				Slowly turn left rear wheel.

GS 1	–	GND
(A20-8)		(A20-25)	4 – 6 or 7 – 11	IG switch ON, Vehicle parked on a level surface

GS 2	–	GND
(A20-20)		(A20-25)	4 – 6	IG switch ON, Vehicle parked on a level surface

EXO	–	GND
(A21-12)		(A22-4)	10 – 14	IG switch ON
