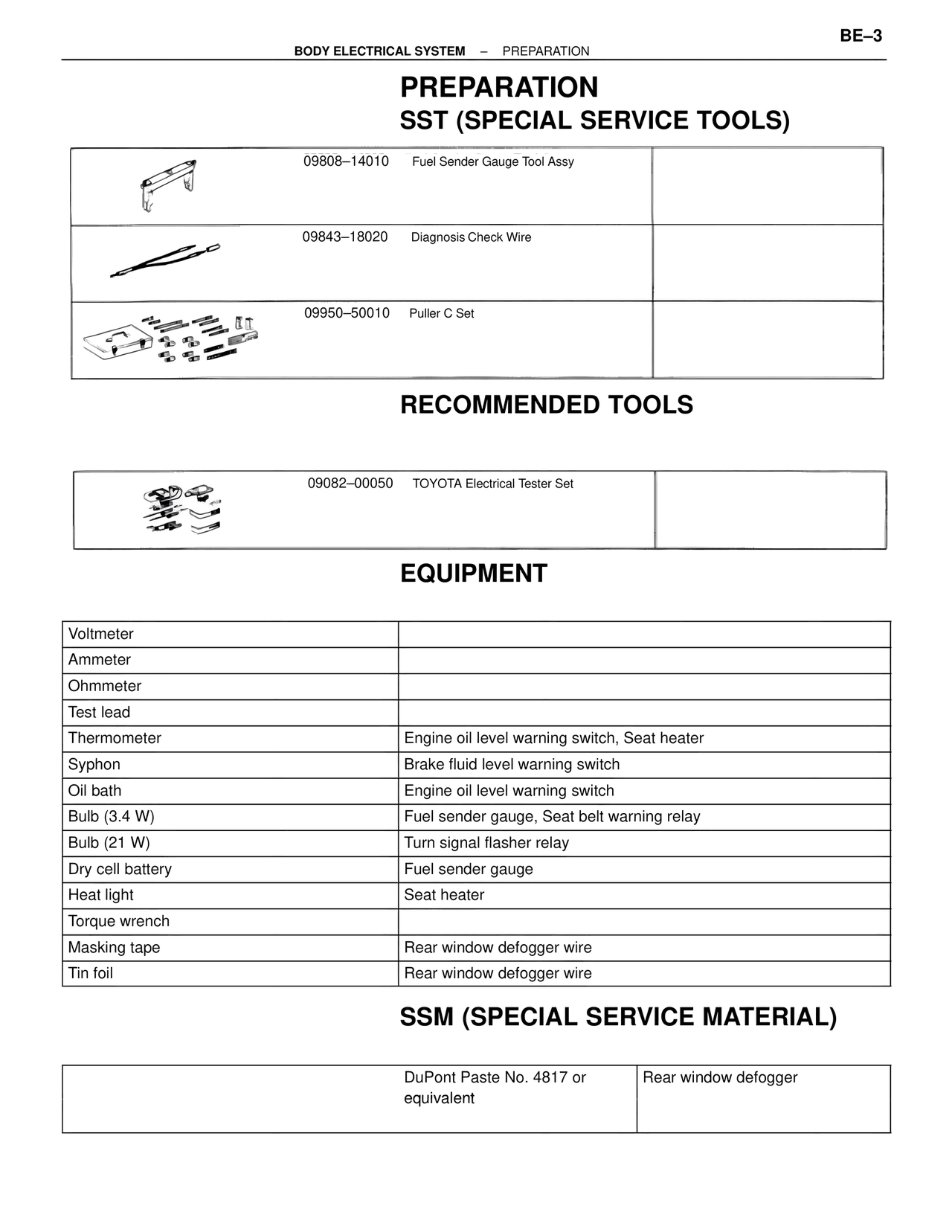

PREPARATION — MK4 Supra Body Electrical Systems, page 3
100%
BODY ELECTRICAL SYSTEM – PREPARATION BE–3 PREPARATION SST (SPECIAL SERVICE TOOLS) 09808–14010 Fuel Sender Gauge Tool Assy 09843–18020 Diagnosis Check Wire 09950–50010 Puller C Set RECOMMENDED TOOLS 09082–00050 TOYOTA Electrical Tester Set EQUIPMENT Voltmeter Ammeter Ohmmeter Test lead Thermometer Engine oil level warning switch, Seat heater Syphon Brake fluid level warning switch Oil bath Engine oil level warning switch Bulb (3.4 W) Fuel sender gauge, Seat belt warning relay Bulb (21 W) Turn signal flasher relay Dry cell battery Fuel sender gauge Heat light Seat heater Torque wrench Masking tape Rear window defogger wire Tin foil Rear window defogger wire SSM (SPECIAL SERVICE MATERIAL) DuPont Paste No. 4817 or equivalent Rear window defogger
