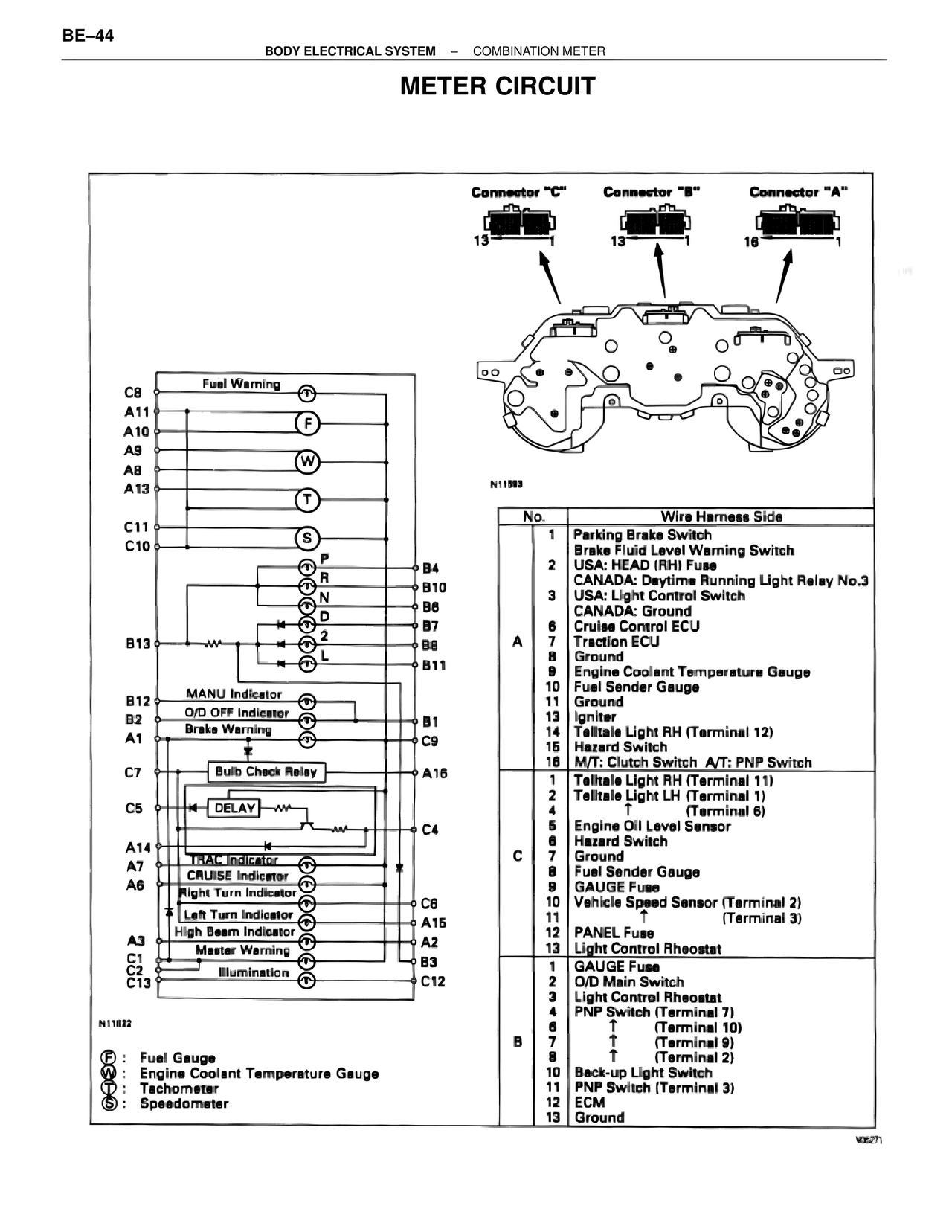

METER CIRCUIT — MK4 Supra Body Electrical Systems, page 44
100%
BE–44 BODY ELECTRICAL SYSTEM – COMBINATION METER METER CIRCUIT Connector "C" 13 ←→ 1 Connector "B" 13 ←→ 1 Connector "A" 16 ←→ 1 N11593 C8 Fuel Warning A11 A10 F A9 A8 W A13 T C11 C10 S P R B4 N B10 D B6 2 B7 B13 L B8 B11 B12 MANU Indicator B2 O/D OFF Indicator A1 Brake Warning B1 C9 C7 Bulb Check Relay A16 C5 DELAY C4 A14 TRAC Indicator A7 CRUISE Indicator A6 Right Turn Indicator C6 Left Turn Indicator A15 A3 High Beam Indicator Master Warning A2 C1 C2 Illumination B3 C13 C12 N11822 F : Fuel Gauge W : Engine Coolant Temperature Gauge T : Tachometer S : Speedometer No. Wire Harness Side A 1 Parking Brake Switch Brake Fluid Level Warning Switch 2 USA: HEAD (RH) Fuse CANADA: Daytime Running Light Relay No.3 3 USA: Light Control Switch CANADA: Ground 6 Cruise Control ECU 7 Traction ECU 8 Ground 9 Engine Coolant Temperature Gauge 10 Fuel Sender Gauge 11 Ground 13 Igniter 14 Telltale Light RH (Terminal 12) 15 Hazard Switch 16 M/T: Clutch Switch A/T: PNP Switch C 1 Telltale Light RH (Terminal 11) 2 Telltale Light LH (Terminal 1) ↑ (Terminal 6) 5 Engine Oil Level Sensor 6 Hazard Switch 7 Ground 8 Fuel Sender Gauge 9 GAUGE Fuse 10 Vehicle Speed Sensor (Terminal 2) 11 ↑ (Terminal 3) 12 PANEL Fuse 13 Light Control Rheostat B 1 GAUGE Fuse 2 O/D Main Switch 3 Light Control Rheostat 4 PNP Switch (Terminal 7) 6 ↑ (Terminal 10) 7 ↑ (Terminal 9) 8 ↑ (Terminal 2) 10 Back-up Light Switch 11 PNP Switch (Terminal 3) 12 ECM 13 Ground V06271
