BODY ELECTRICAL SYSTEM – DEFOGGER SYSTEM

BE–63

DEFOGGER SYSTEM

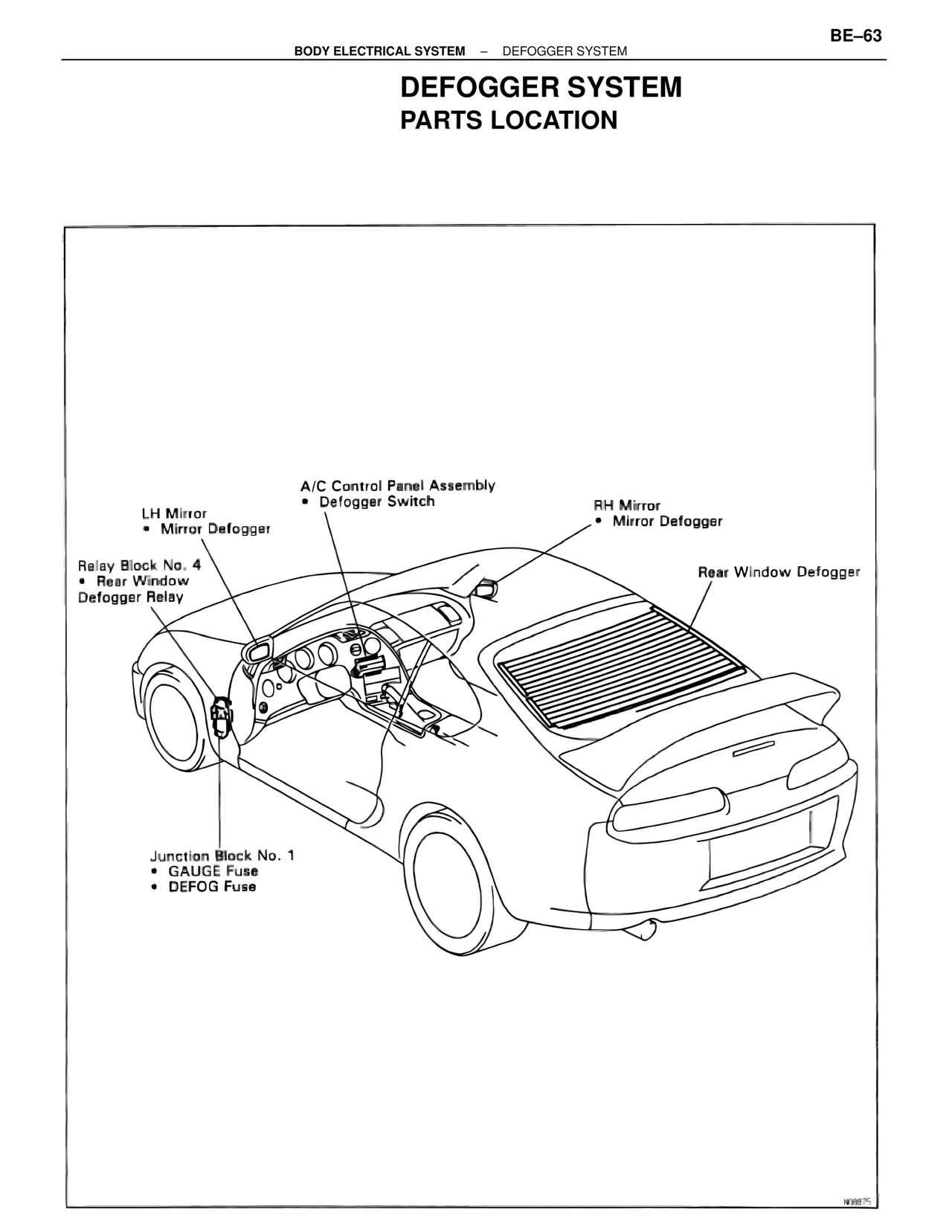

PARTS LOCATION

A/C Control Panel Assembly
• Defogger Switch

LH Mirror
• Mirror Defogger

RH Mirror
• Mirror Defogger

Relay Block No. 4
• Rear Window
Defogger Relay

Rear Window Defogger

Junction Block No. 1
• GAUGE Fuse
• DEFOG Fuse

N09875
