COMPONENTS FOR DISASSEMBLY AND ASSEMBLY — MK4 Supra Charging System, page 10
100%

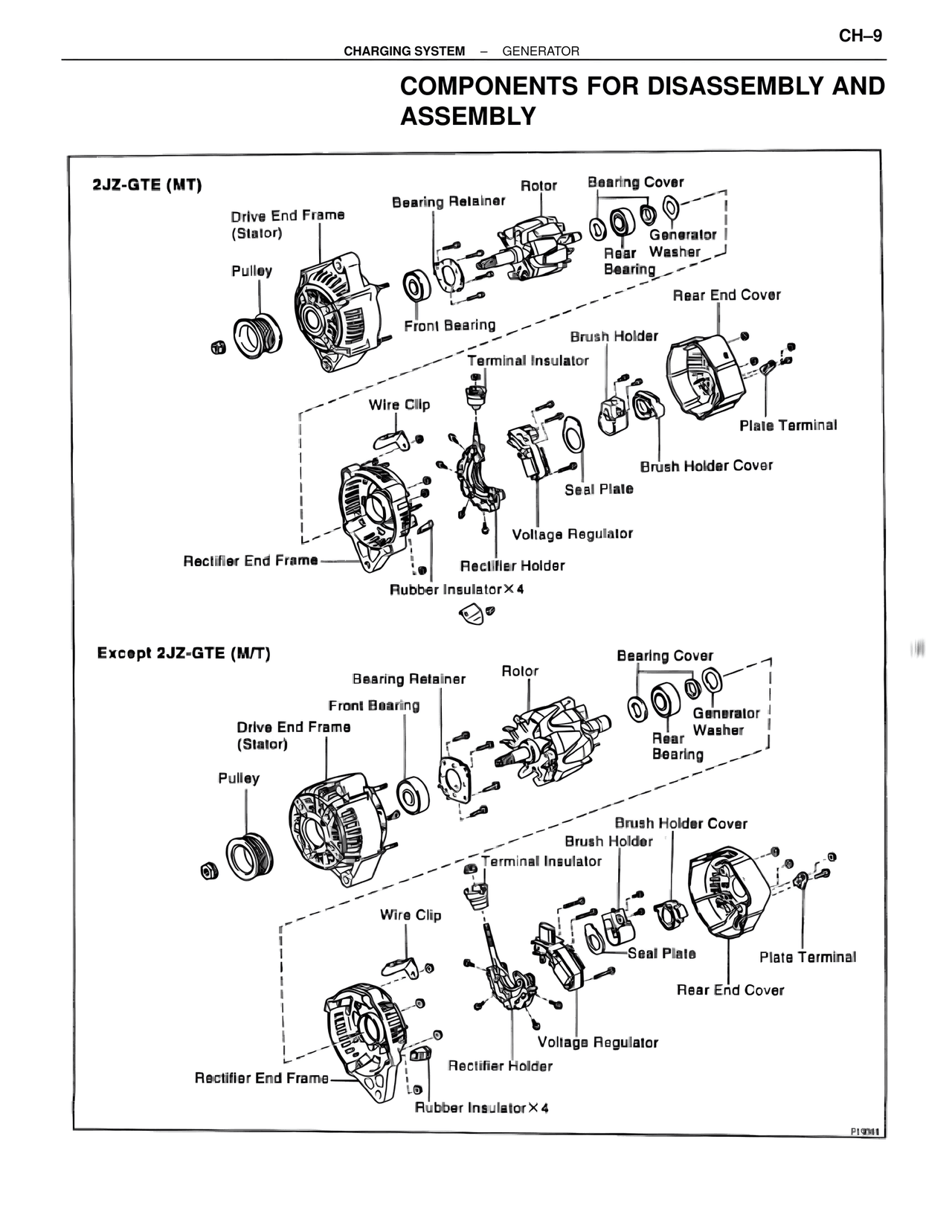

CH-9 CHARGING SYSTEM — GENERATOR COMPONENTS FOR DISASSEMBLY AND ASSEMBLY 2JZ-GTE (MT) Drive End Frame (Stator) Pulley Front Bearing Bearing Retainer Wire Clip Terminal Insulator Rectifier End Frame Rubber Insulator X 4 Rotor Bearing Cover Generator Rear Washer Bearing Rear End Cover Brush Holder Plate Terminal Brush Holder Cover Seal Plate Voltage Regulator Rectifier Holder Except 2JZ-GTE (M/T) Bearing Retainer Front Bearing Drive End Frame (Stator) Pulley Wire Clip Terminal Insulator Rectifier End Frame Rubber Insulator X 4 Rotor Bearing Cover Generator Washer Rear Bearing Brush Holder Cover Brush Holder Seal Plate Plate Terminal Rear End Cover Voltage Regulator Rectifier Holder P19044
