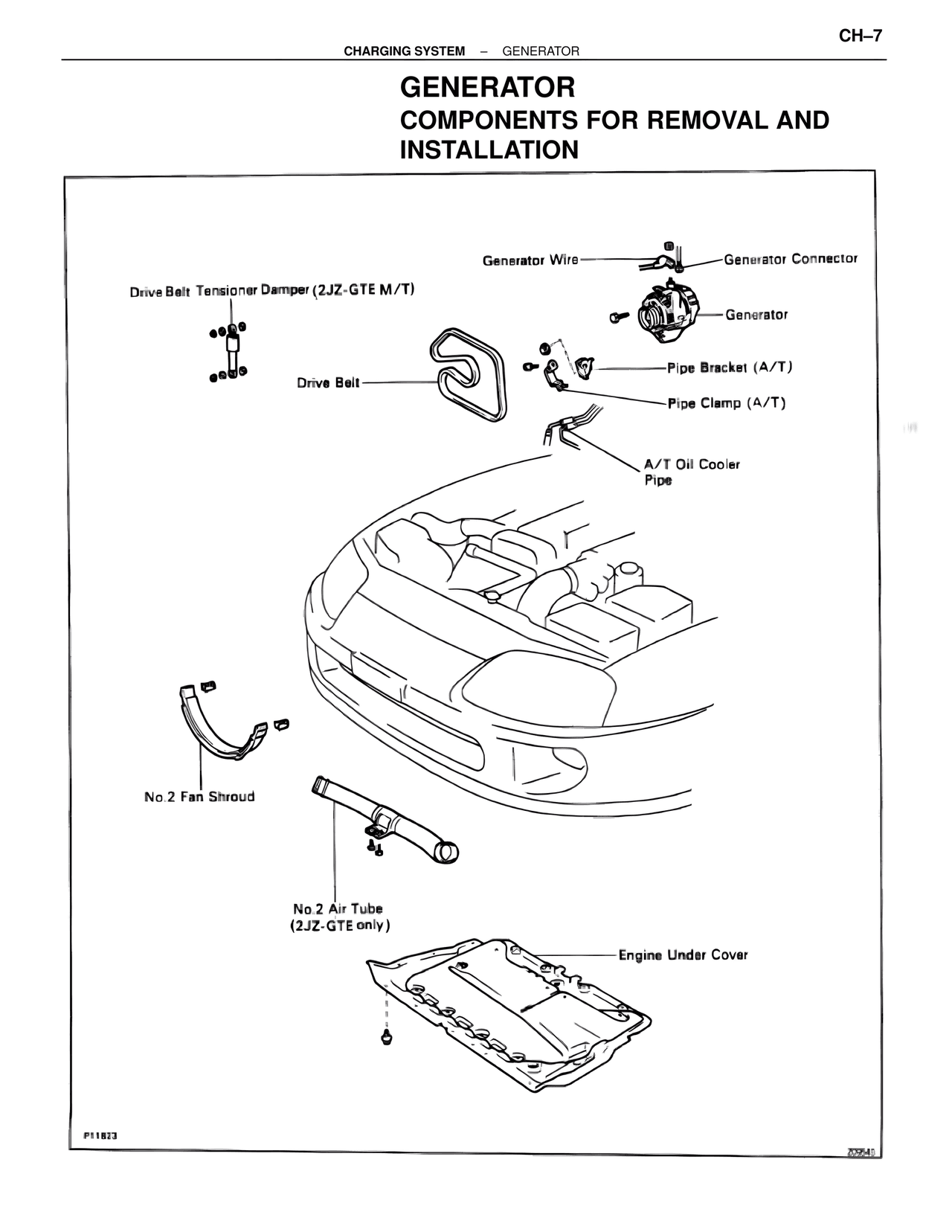

GENERATOR
COMPONENTS FOR REMOVAL AND
INSTALLATION — MK4 Supra Charging System, page 8
100%
CH-7 CHARGING SYSTEM — GENERATOR GENERATOR COMPONENTS FOR REMOVAL AND INSTALLATION Drive Belt Tensioner Damper (2JZ-GTE M/T) Generator Wire Generator Connector Generator Drive Belt Pipe Bracket (A/T) Pipe Clamp (A/T) A/T Oil Cooler Pipe No.2 Fan Shroud No.2 Air Tube (2JZ-GTE only) Engine Under Cover P11823
