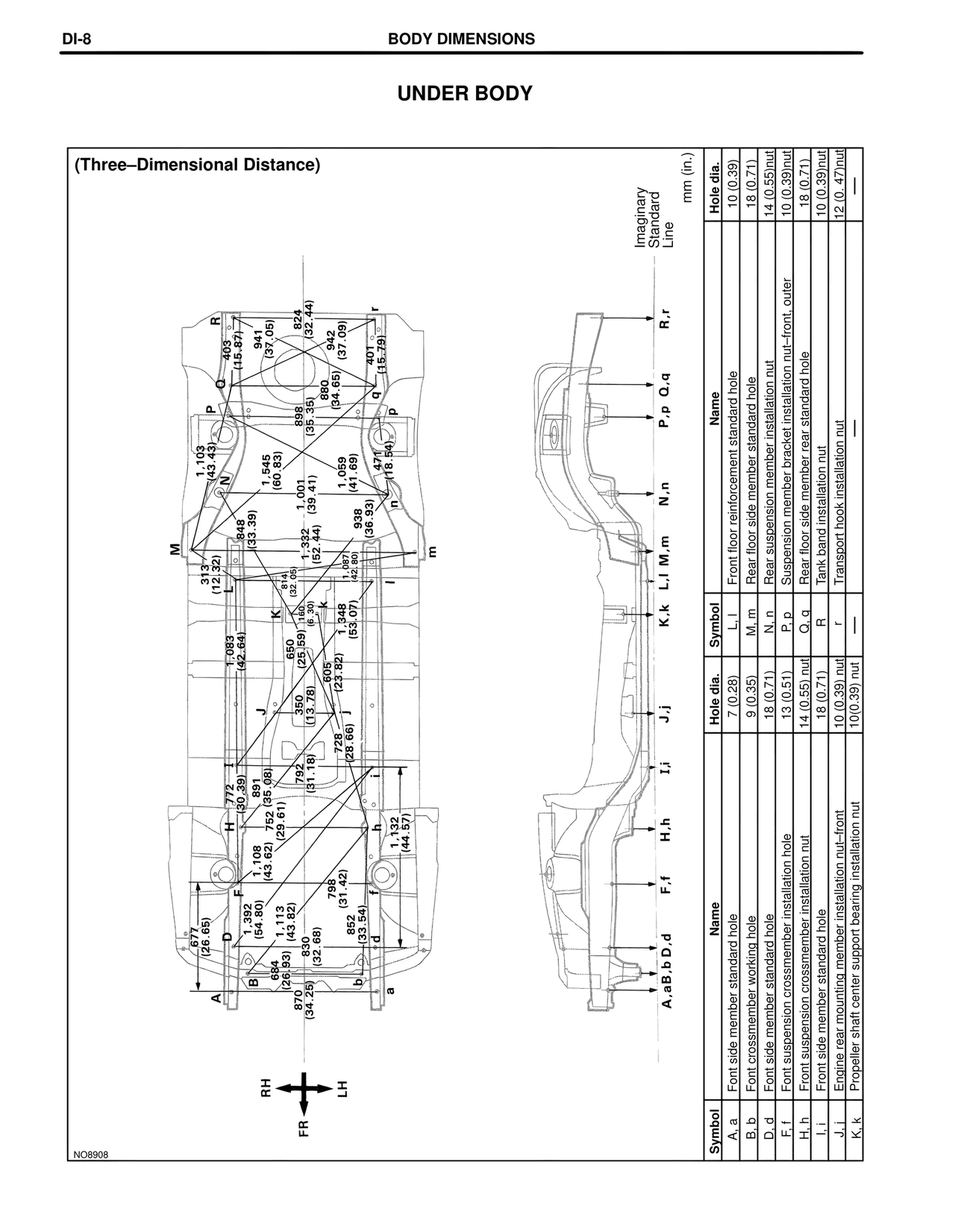

DI-8                    BODY DIMENSIONS

UNDER BODY

(Three–Dimensional Distance)

NO8908

FR
RH
LH

A, aB, b D, d

677
(26.65)
A
D
684
(26.93)
B
870
(34.25)
830
(32.68)
852
(33.54)
1,392
(54.80)
1,113
(43.82)
b
a
d

1,108
(43.62)
798
(31.42)

H,h

772
(30.39)
891
(35.08)
752
(29.61)
b
1,132
(44.57)

F,f

I,i

275
(25.66)
792
(31.18)

J,j

350
(13.78)
605
(23.82)
650
(25.59)
1,083
(42.64)
j

K,k

1,160
(8.30)
1,348
(53.07)

L
313
(12.32)

M

845
(32.30)
1,087
(42.80)
1,332
(62.44)
1,001
(39.41)
938
(36.93)
948
(33.39)

L,l M,m

N,n

1,103
(43.43)
N
1,545
(60.83)
1,059
(41.69)
471
(18.54)
m

P,p Q,q

898
(35.35)
880
(34.65)
q
p

R,r

403
(15.87)
941
(37.05)
824
(32.44)
942
(37.09)
401
(15.79)
r

Imaginary
Standard
Line

mm (in.)

Symbol | Name | Hole dia.
A, a | Front side member standard hole | 7 (0.28)
B, b | Front crossmember working hole | 9 (0.35)
D, d | Font side member standard hole | 18 (0.71)
F, f | Font suspension crossmember installation hole | 13 (0.51)
H, h | Front suspension crossmember installation nut | 14 (0.55) nut
I, i | Front side member standard hole | 18 (0.71)
J, j | Engine rear mounting member installation nut–front | 10 (0.39) nut
K, k | Propeller shaft center support bearing installation nut | 10 (0.39) nut

Symbol | Name | Hole dia.
L, l | Front floor reinforcement standard hole | 10 (0.39)
M, m | Rear floor side member standard hole | 18 (0.71)
N, n | Rear suspension member installation nut | 14 (0.55) nut
P, p | Suspension member bracket installation nut–front, outer | 10 (0.39) nut
Q, g | Rear floor side member rear standard hole | 18 (0.71)
R | Tank band installation nut | 10 (0.39) nut
r | Transport hook installation nut | 12 (0.47) nut
— | — | —
