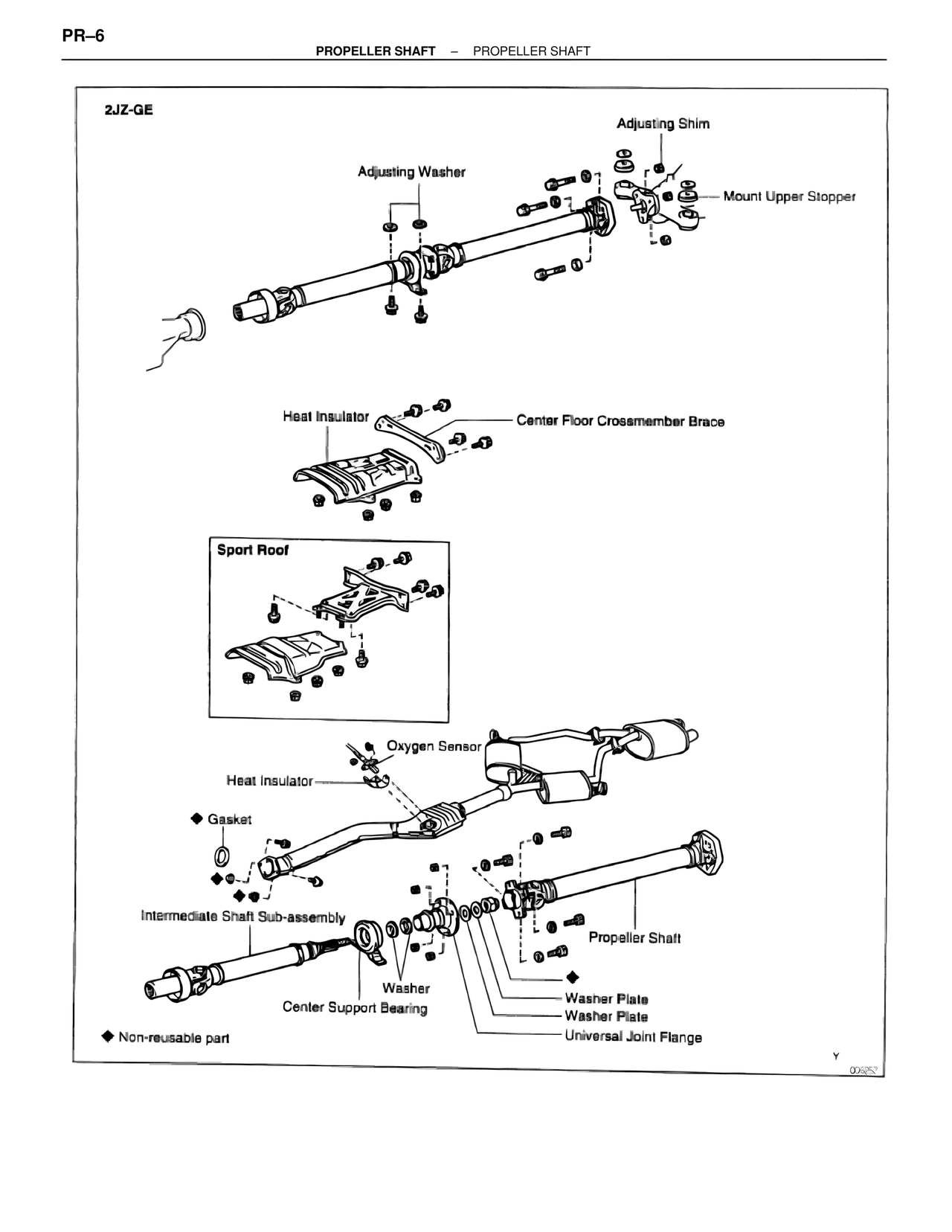

PR–6

PROPELLER SHAFT – PROPELLER SHAFT

2JZ-GE

Adjusting Shim

Adjusting Washer

Mount Upper Stopper

Heat Insulator

Center Floor Crossmember Brace

Sport Roof

Oxygen Sensor

Heat Insulator

◆ Gasket

Intermediate Shaft Sub-assembly

Washer

Center Support Bearing

Propeller Shaft

Washer Plate
Washer Plate
Universal Joint Flange

◆ Non-reusable part

00625Z
