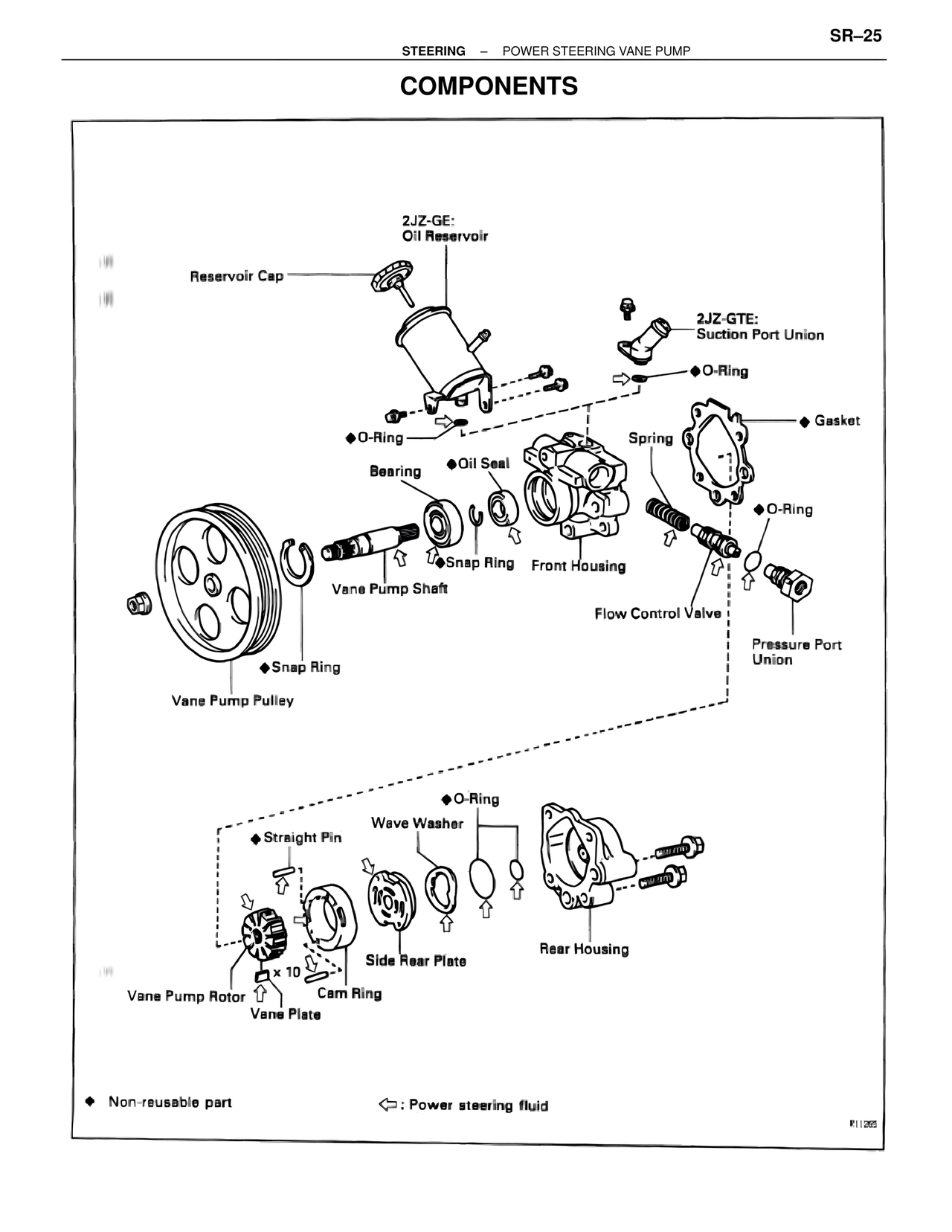

COMPONENTS — MK4 Supra Steering, page 25
100%
SR–25 STEERING – POWER STEERING VANE PUMP COMPONENTS 2JZ-GE: Oil Reservoir Reservoir Cap 2JZ-GTE: Suction Port Union ♦O-Ring ♦O-Ring Gasket Spring ♦Oil Seal Bearing ♦O-Ring Snap Ring Front Housing Vane Pump Shaft Flow Control Valve ♦Snap Ring Pressure Port Union Vane Pump Pulley ♦O-Ring Wave Washer ♦Straight Pin Side Rear Plate Rear Housing Vane Pump Rotor x 10 Vane Plate Cam Ring ♦ Non-reusable part ⇦: Power steering fluid R11365
