SA–46

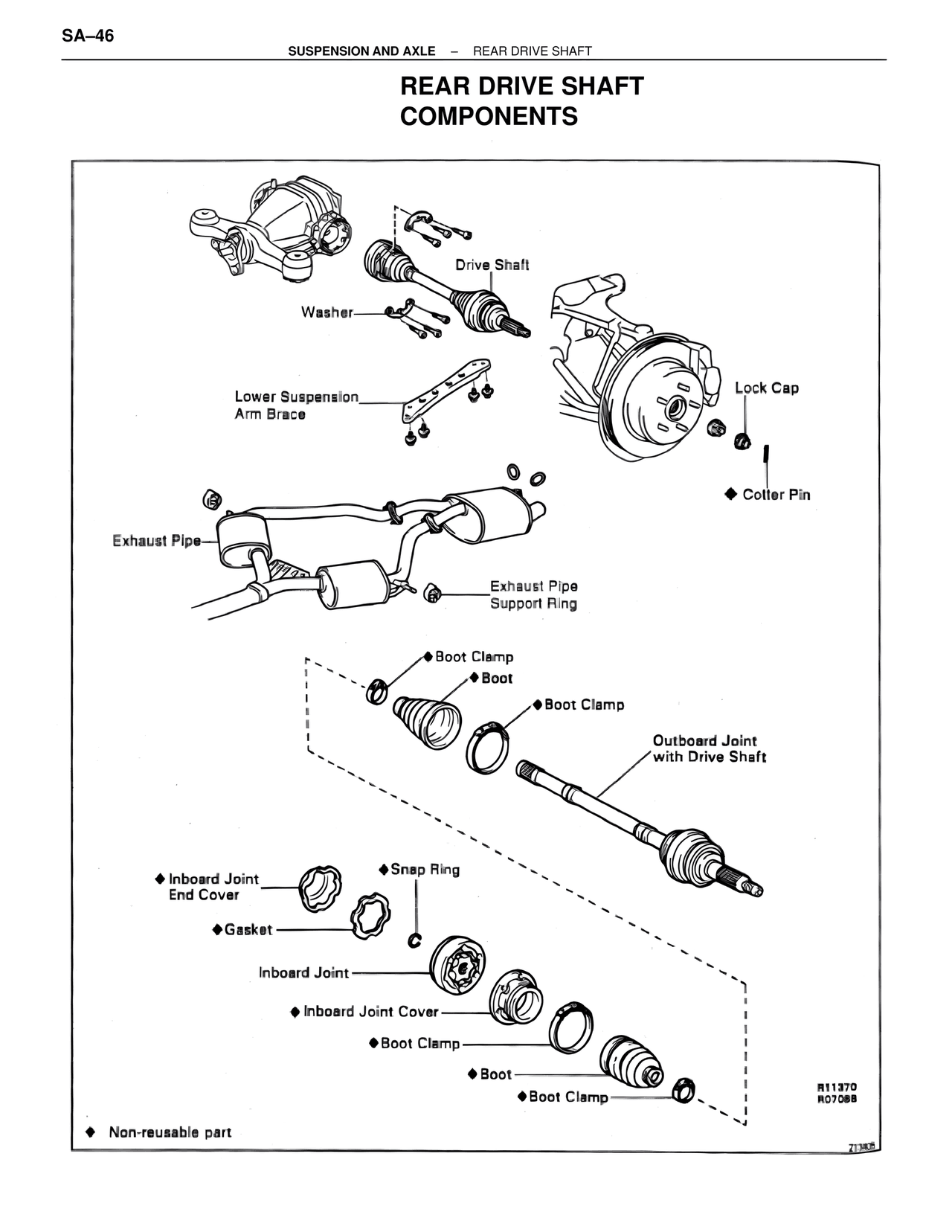

SUSPENSION AND AXLE – REAR DRIVE SHAFT

REAR DRIVE SHAFT
COMPONENTS

Drive Shaft
Washer
Lower Suspension
Arm Brace
Lock Cap
♦ Cotter Pin
Exhaust Pipe
Exhaust Pipe
Support Ring

♦Boot Clamp
♦Boot
♦Boot Clamp
Outboard Joint
with Drive Shaft

♦ Inboard Joint
End Cover
♦Snap Ring
♦Gasket
Inboard Joint
♦ Inboard Joint Cover
♦Boot Clamp
♦Boot
♦Boot Clamp

R11370
R0708B

Z13825

♦ Non-reusable part
