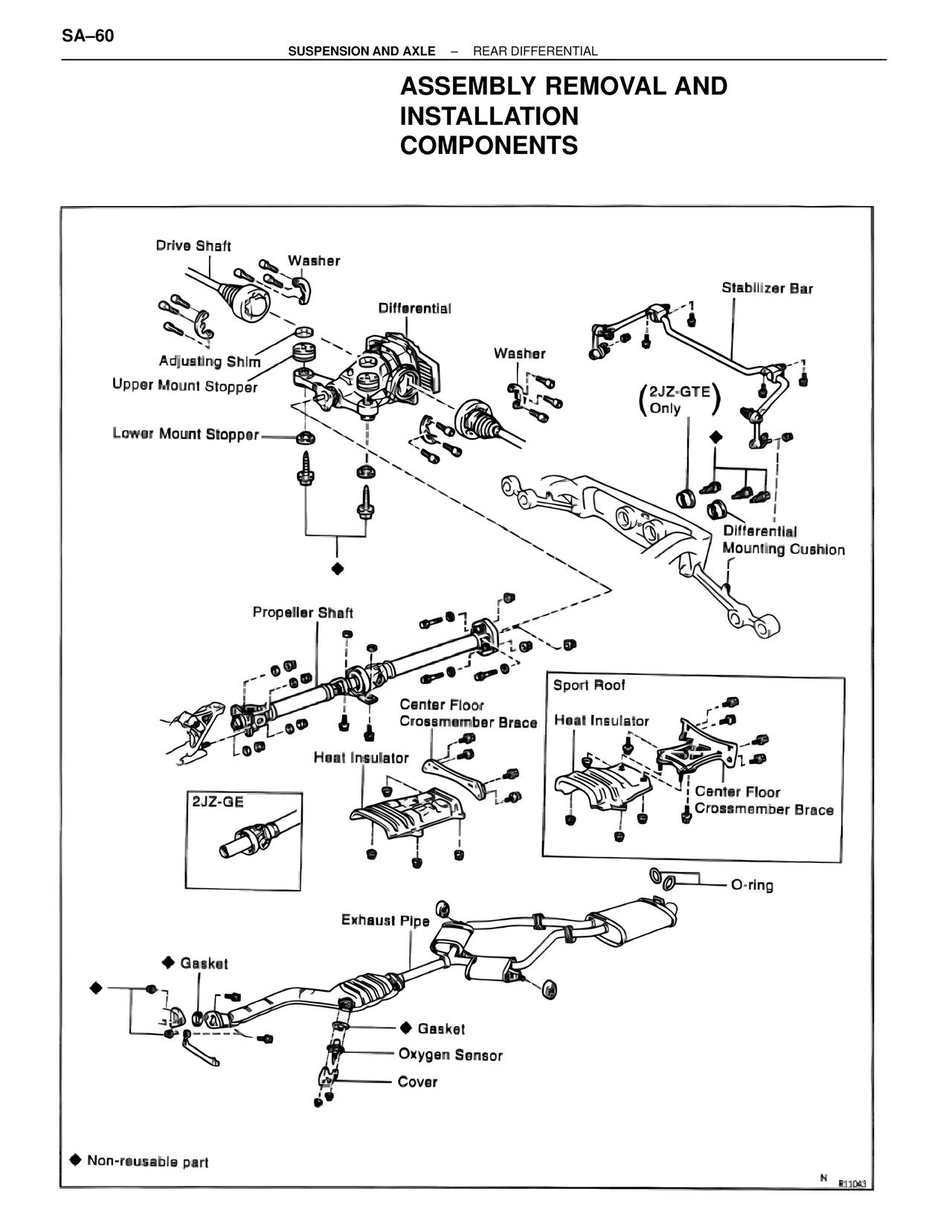

SA–60
SUSPENSION AND AXLE  –  REAR DIFFERENTIAL

ASSEMBLY REMOVAL AND
INSTALLATION
COMPONENTS

Drive Shaft
Washer
Differential
Stabilizer Bar
Adjusting Shim
Washer
Upper Mount Stopper
(2JZ-GTE
Only)
Lower Mount Stopper
Differential
Mounting Cushion

Propeller Shaft
Center Floor
Crossmember Brace
Sport Roof
Heat Insulator
Heat Insulator
Center Floor
Crossmember Brace
2JZ-GE

O-ring
Exhaust Pipe
♦ Gasket
♦ Gasket
Oxygen Sensor
Cover

♦ Non-reusable part

N
R11043
