Intake Air Control Valve
COMPONENTS FOR REMOVAL AND INSTALLATION — MK4 Supra SFI System 2JZ-GE, page 45
100%

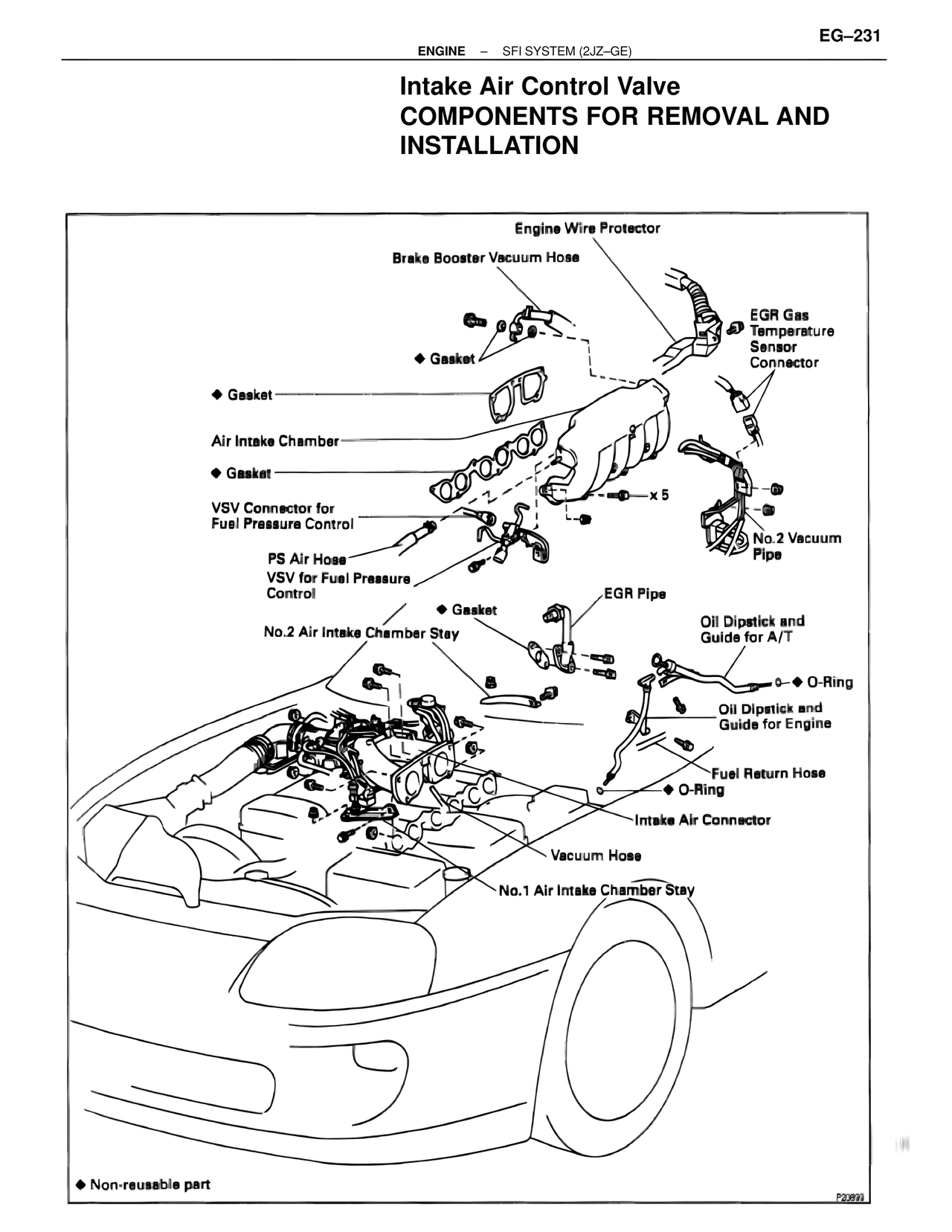

ENGINE – SFI SYSTEM (2JZ-GE) EG–231 Intake Air Control Valve COMPONENTS FOR REMOVAL AND INSTALLATION Engine Wire Protector Brake Booster Vacuum Hose EGR Gas Temperature Sensor Connector ♦ Gasket ♦ Gasket Air Intake Chamber ♦ Gasket VSV Connector for Fuel Pressure Control PS Air Hose VSV for Fuel Pressure Control ♦ Gasket No.2 Air Intake Chamber Stay EGR Pipe No.2 Vacuum Pipe x 5 Oil Dipstick and Guide for A/T O– ♦ O-Ring Oil Dipstick and Guide for Engine Fuel Return Hose ♦ O-Ring Intake Air Connector Vacuum Hose No.1 Air Intake Chamber Stay ♦ Non-reusable part P20899
