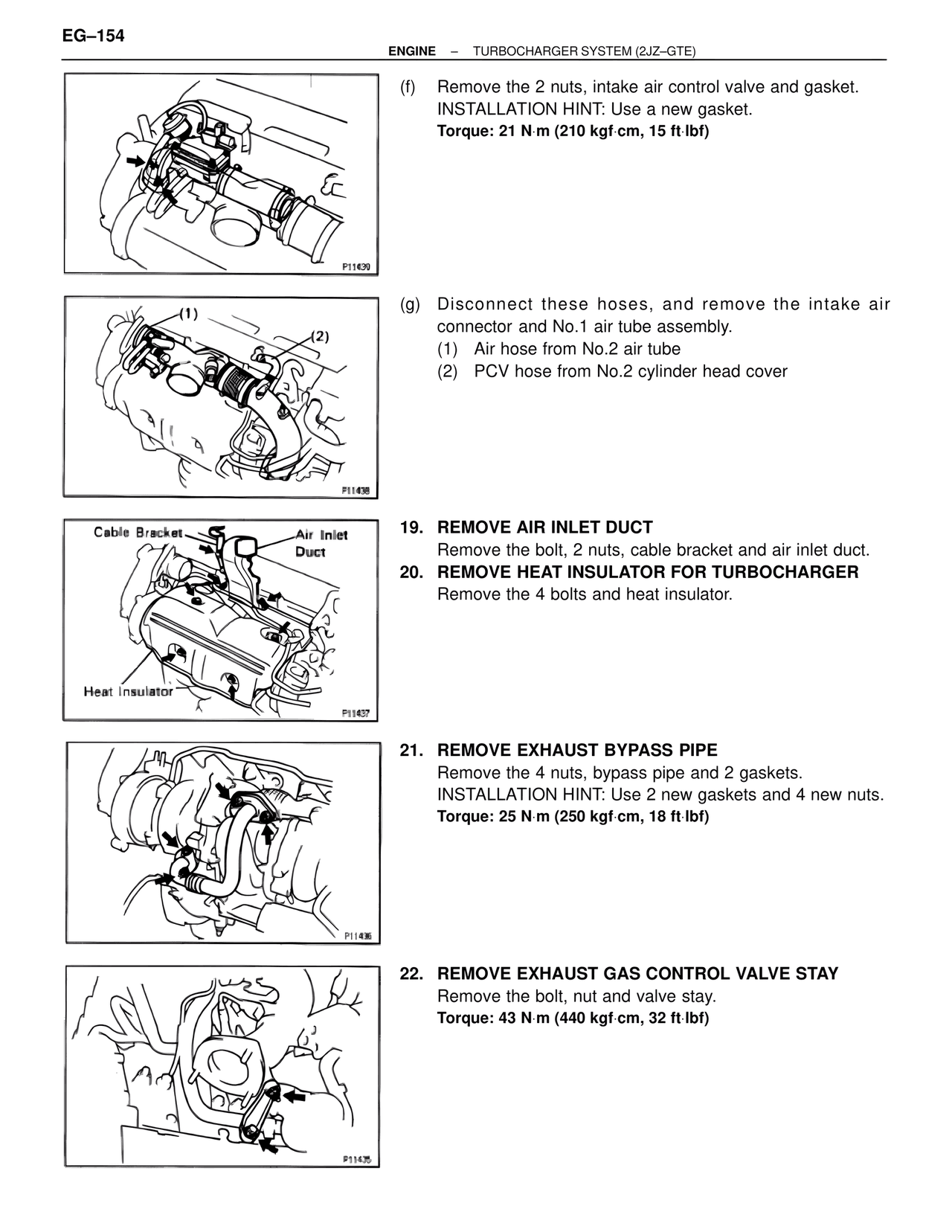

EG–154

ENGINE – TURBOCHARGER SYSTEM (2JZ-GTE)

(f) Remove the 2 nuts, intake air control valve and gasket.
INSTALLATION HINT: Use a new gasket.
Torque: 21 N·m (210 kgf·cm, 15 ft·lbf)

P11439

(1)
(2)

(g) Disconnect these hoses, and remove the intake air
connector and No.1 air tube assembly.
(1) Air hose from No.2 air tube
(2) PCV hose from No.2 cylinder head cover

P11438

Cable Bracket     Air Inlet
                  Duct

19. REMOVE AIR INLET DUCT
Remove the bolt, 2 nuts, cable bracket and air inlet duct.
20. REMOVE HEAT INSULATOR FOR TURBOCHARGER
Remove the 4 bolts and heat insulator.

Heat Insulator

P11437

21. REMOVE EXHAUST BYPASS PIPE
Remove the 4 nuts, bypass pipe and 2 gaskets.
INSTALLATION HINT: Use 2 new gaskets and 4 new nuts.
Torque: 25 N·m (250 kgf·cm, 18 ft·lbf)

P11436

22. REMOVE EXHAUST GAS CONTROL VALVE STAY
Remove the bolt, nut and valve stay.
Torque: 43 N·m (440 kgf·cm, 32 ft·lbf)
