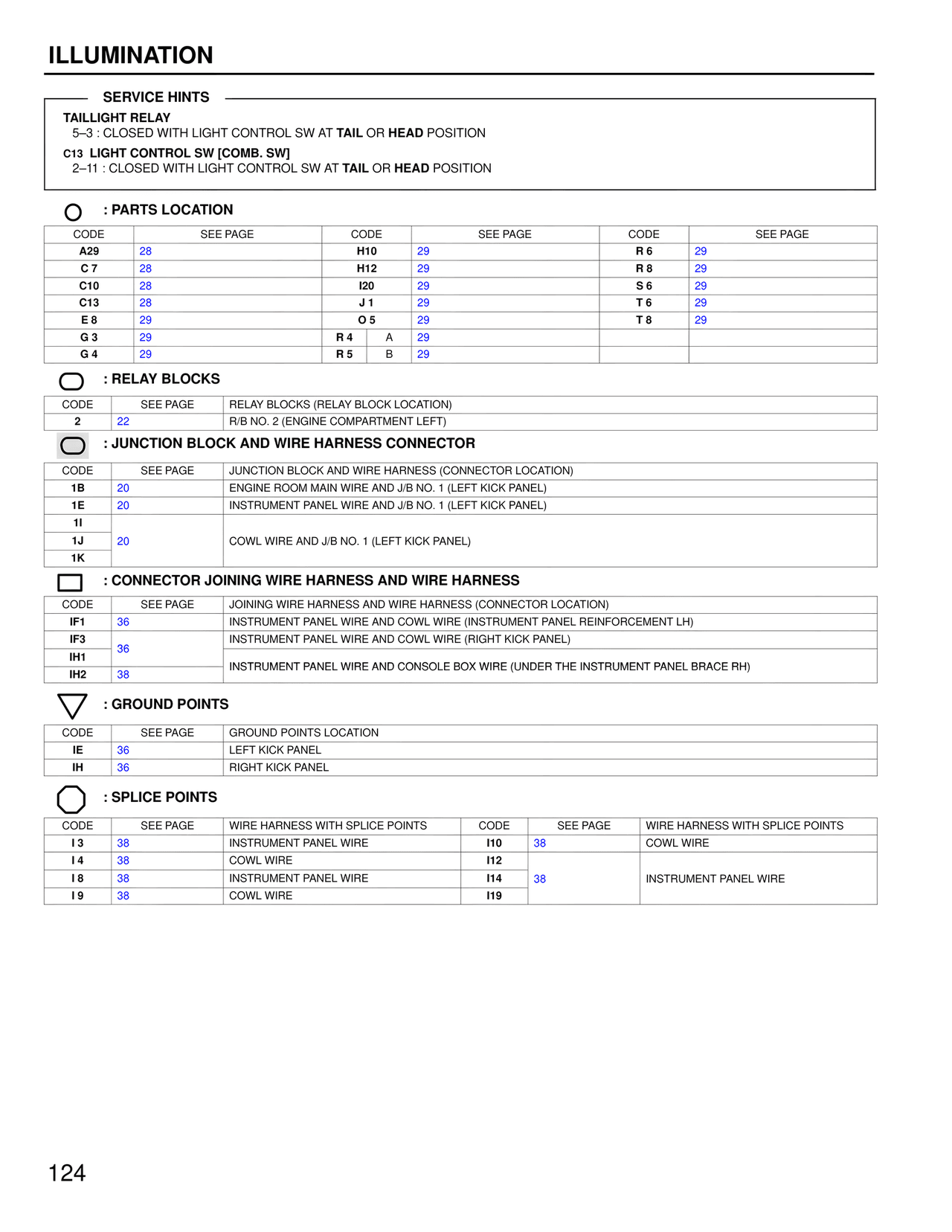

Page text (OCR transcript)
ILLUMINATION

SERVICE HINTS
TAILLIGHT RELAY
5–3 : CLOSED WITH LIGHT CONTROL SW AT TAIL OR HEAD POSITION
C13 LIGHT CONTROL SW [COMB. SW]
2–11 : CLOSED WITH LIGHT CONTROL SW AT TAIL OR HEAD POSITION

: PARTS LOCATION
CODE  SEE PAGE
A29  28
C 7  28
C10  28
C13  28
E 8  29
G 3  29
G 4  29

CODE  SEE PAGE
H10  29
H12  29
I20  29
J 1  29
O 5  29
R 4  A  29
R 5  B  29

CODE  SEE PAGE
R 6  29
R 8  29
S 6  29
T 6  29
T 8  29

: RELAY BLOCKS
CODE  SEE PAGE  RELAY BLOCKS (RELAY BLOCK LOCATION)
2  22  R/B NO. 2 (ENGINE COMPARTMENT LEFT)

: JUNCTION BLOCK AND WIRE HARNESS CONNECTOR
CODE  SEE PAGE  JUNCTION BLOCK AND WIRE HARNESS (CONNECTOR LOCATION)
1B  20  ENGINE ROOM MAIN WIRE AND J/B NO. 1 (LEFT KICK PANEL)
1E  20  INSTRUMENT PANEL WIRE AND J/B NO. 1 (LEFT KICK PANEL)
1I
1J  20  COWL WIRE AND J/B NO. 1 (LEFT KICK PANEL)
1K

: CONNECTOR JOINING WIRE HARNESS AND WIRE HARNESS
CODE  SEE PAGE  JOINING WIRE HARNESS AND WIRE HARNESS (CONNECTOR LOCATION)
IF1  36  INSTRUMENT PANEL WIRE AND COWL WIRE (INSTRUMENT PANEL REINFORCEMENT LH)
IF3  36  INSTRUMENT PANEL WIRE AND COWL WIRE (RIGHT KICK PANEL)
IH1
IH2  38  INSTRUMENT PANEL WIRE AND CONSOLE BOX WIRE (UNDER THE INSTRUMENT PANEL BRACE RH)

: GROUND POINTS
CODE  SEE PAGE  GROUND POINTS LOCATION
IE  36  LEFT KICK PANEL
IH  36  RIGHT KICK PANEL

: SPLICE POINTS
CODE  SEE PAGE  WIRE HARNESS WITH SPLICE POINTS  CODE  SEE PAGE  WIRE HARNESS WITH SPLICE POINTS
I 3  38  INSTRUMENT PANEL WIRE  I10  38  COWL WIRE
I 4  38  COWL WIRE  I12
I 8  38  INSTRUMENT PANEL WIRE  I14  38  INSTRUMENT PANEL WIRE
I 9  38  COWL WIRE  I19
