L

P 8

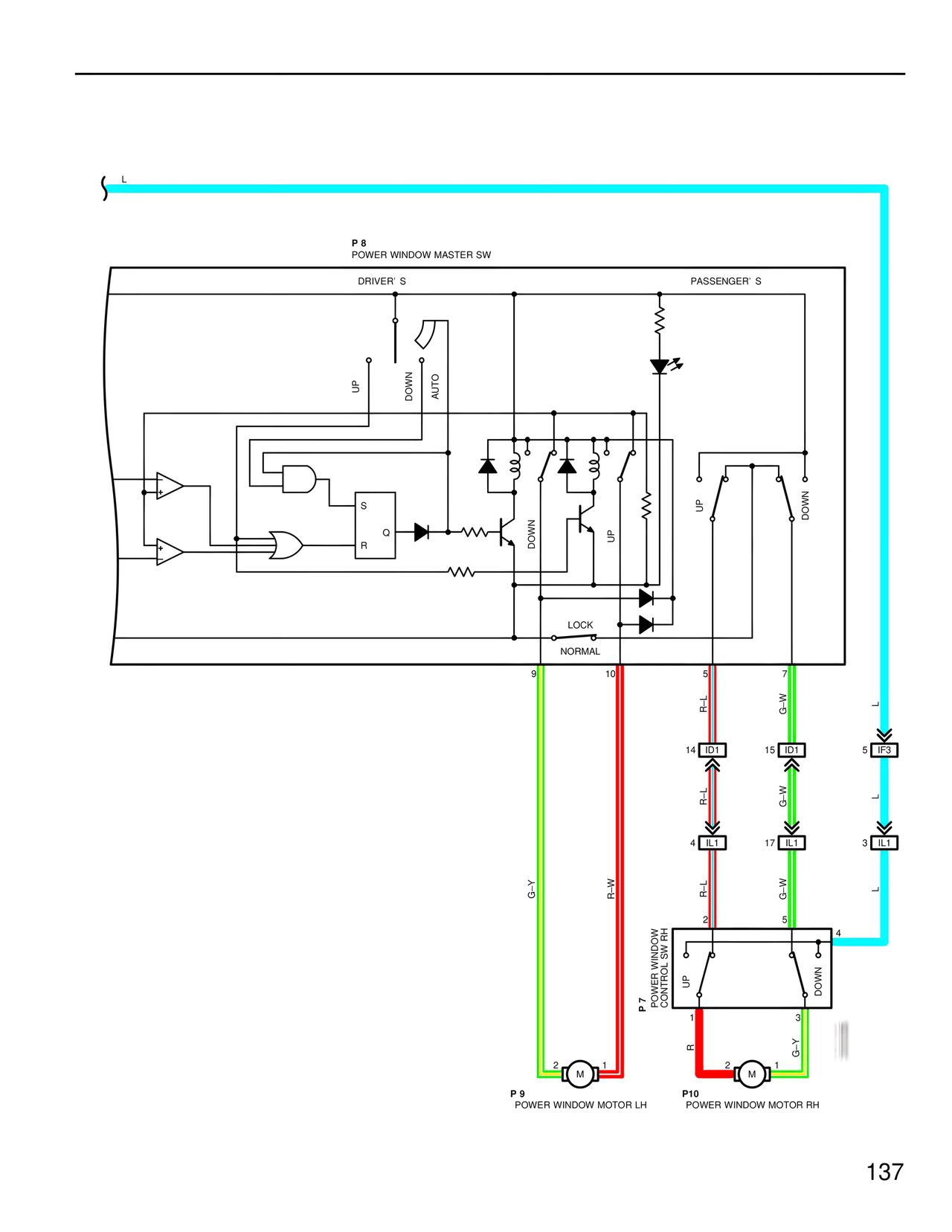

POWER WINDOW MASTER SW

DRIVER' S                                    PASSENGER' S

UP    DOWN    AUTO

S
R    Q

DOWN    UP

UP

DOWN

LOCK
NORMAL

9    10    5    7

R-L    G-W

14 ID1    15 ID1

R-L    G-W

4 IL1    17 IL1

R-L    G-W

G-Y    R-W    2    5

P 7
POWER WINDOW
CONTROL SW RH

UP    DOWN

1    3

R    G-Y

2    1    2    1

P 9                P10
POWER WINDOW MOTOR LH    POWER WINDOW MOTOR RH

L

5 IF3

L

3 IL1

L

4

137
