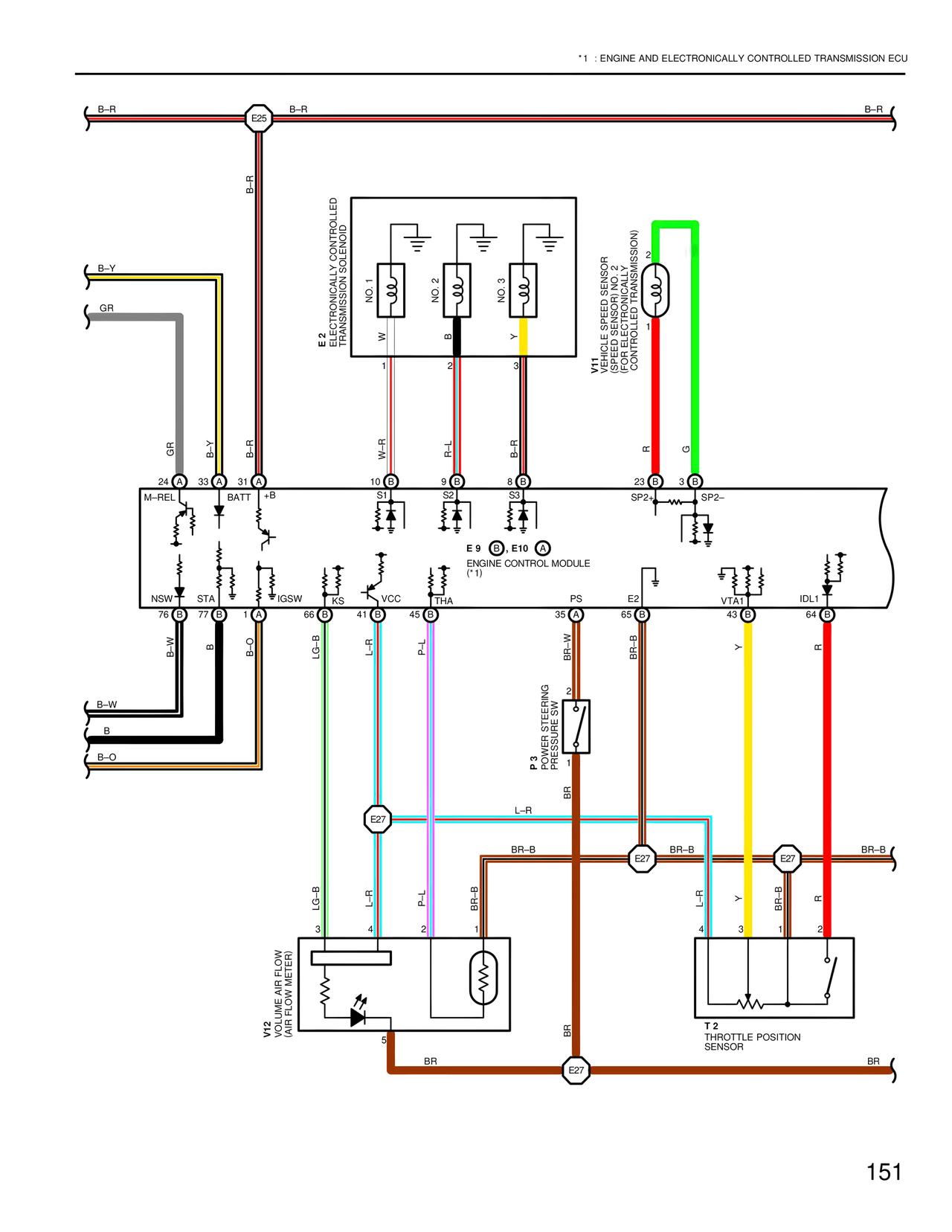

Wiring Diagrams — MK4 Supra Wiring Diagrams, page 148
100%
Page text (OCR transcript)
*1 : ENGINE AND ELECTRONICALLY CONTROLLED TRANSMISSION ECU

B-R                E25        B-R                                                                                          B-R

B-R

B-Y
GR

ELECTRONICALLY CONTROLLED
TRANSMISSION SOLENOID

E 2

NO. 1        NO. 2        NO. 3

W              B              Y

1              2              3

V11
VEHICLE SPEED SENSOR
(SPEED SENSOR 2)
(FOR ELECTRONICALLY
CONTROLLED TRANSMISSION)

1

2

GR        B-Y        B-R

24 A      33 A      31 A        +B
M-REL              BATT

NSW    STA    B         IGSW
76 B    77 B    1 A                66 B

B-W
B
B-O

W-R          B-L          B-R                    R          G

10 B         9 B          8 B                   23 B      3 B
S1            S2            S3                   SP2+          SP2-

E 9  B   E10  A
ENGINE CONTROL MODULE
(*1)

KS      VCC      THA                PS         E2       VTA1      IDL1
41 B    45 B                        35 A       65 B      43 B       64 B

LG-B    L-R      P-L                           BR-B              Y          R

P 3
POWER STEERING
PRESSURE SW

2

1

BR-W                                                              BR

L-R

E27                                              E27              E27

BR-B                               BR-B              BR-B

L-R      P-L    BR-B                              L-R      Y    BR-B      R

3         4        2         1                    4         3      1         2

VOLUME AIR FLOW
(AIR FLOW METER)

V12

LG-B

5

BR                                                                        T 2
THROTTLE POSITION
SENSOR

BR                        E27                                             BR

151
