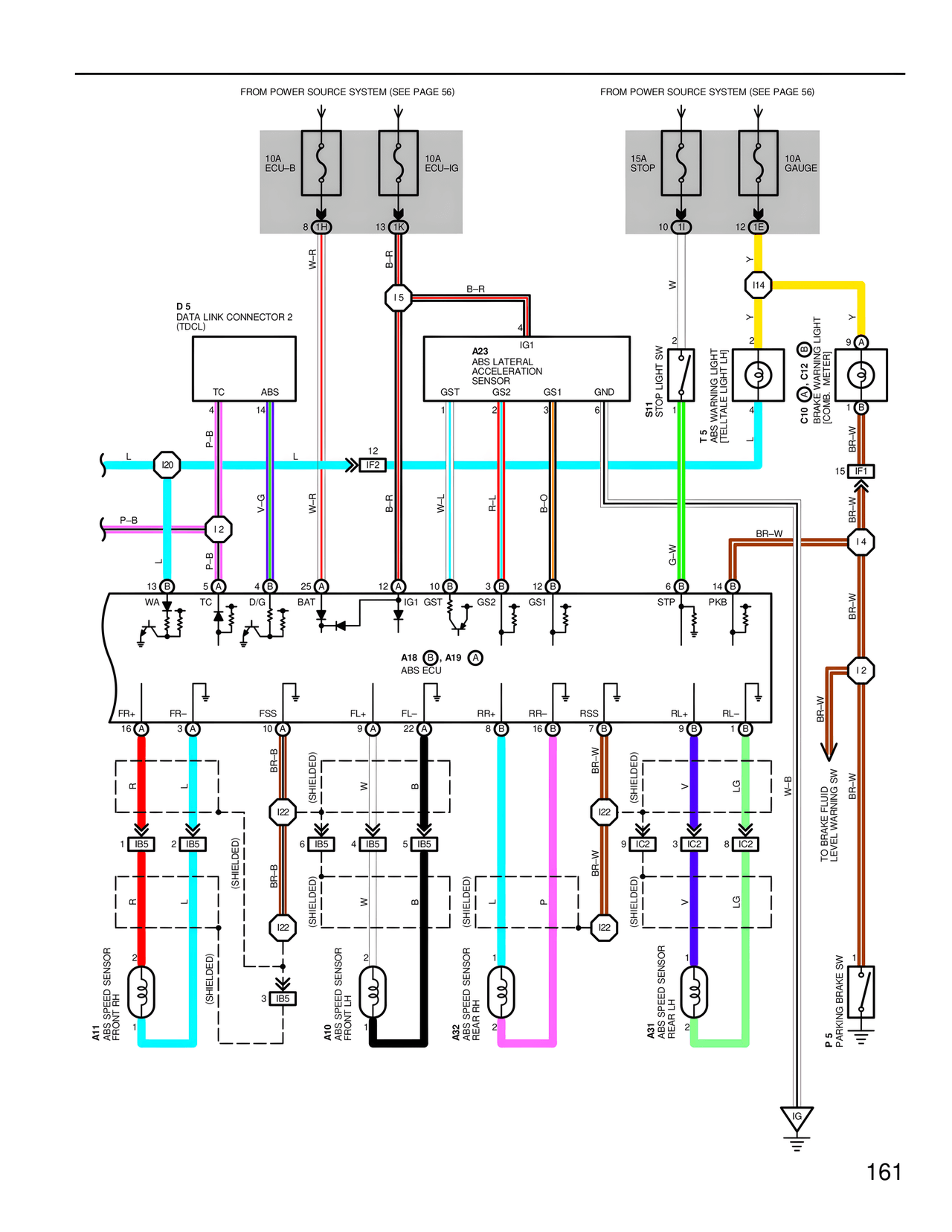

Wiring Diagrams — MK4 Supra Wiring Diagrams, page 158
100%
Page text (OCR transcript)
FROM POWER SOURCE SYSTEM (SEE PAGE 56)

10A
ECU-B

10A
ECU-IG

8 1H
13 1K

W-R
B-R

D 5
DATA LINK CONNECTOR 2
(TDCL)

TC    ABS

4        14

P-B

L    I20    L

P-B        I2

P-B

13 B    5 A    4 B    25 B
WA    TC    D/G    BAT

A18 B  A19 A
ABS ECU

FR+    FR-    FSS    FL+    FL-    RR+    RR-    RSS    RL+    RL-
16 A    3 A    10 A    9 A    22 A    8 B    16 B    7 B    9 B    1 B

R        L

I22

BR-B

BR-B

I22

1 IB5    2 IB5    6 IB5    4 IB5    5 IB5

(SHIELDED)

(SHIELDED)

(SHIELDED)

R        L        W        B

A11
ABS SPEED SENSOR
FRONT RH

3 IB5

A10
ABS SPEED SENSOR
FRONT LH

A32
ABS SPEED SENSOR
REAR RH

FROM POWER SOURCE SYSTEM (SEE PAGE 56)

15A
STOP

10A
GAUGE

10 I1    12 1E

W

I5

4
IG1

A23
ABS LATERAL
ACCELERATION
SENSOR

GST    GS2    GS1    GND
1        2        3        6

12 A    10 B    3 B    12 B
IG1    GST    GS2    GS1

V-G    W-R

B-R

B-R

12
IF2

W-L    R-L    B-O

6 B    14 B
STP    PKB

BR-W

G-W

S11
STOP LIGHT SW

1

STP

2
IG1

W

Y

I14

Y

T3
WARNING LIGHT
(TELLTALE LIGHT LH)

L

4

C10    C12
BRAKE WARNING LIGHT
(COMB. METER)

2

9 A

1 B

BR-W

15 IF1

BR-W

I4

BR-W

I2

BR-W

TO BRAKE FLUID
LEVEL WARNING SW

BR-W

BR-W

I22

BR-W

9 IC2    3 IC2    8 IC2

(SHIELDED)

V        LG

W-B

A31
ABS SPEED SENSOR
REAR LH

P5
PARKING BRAKE SW

IG

161
