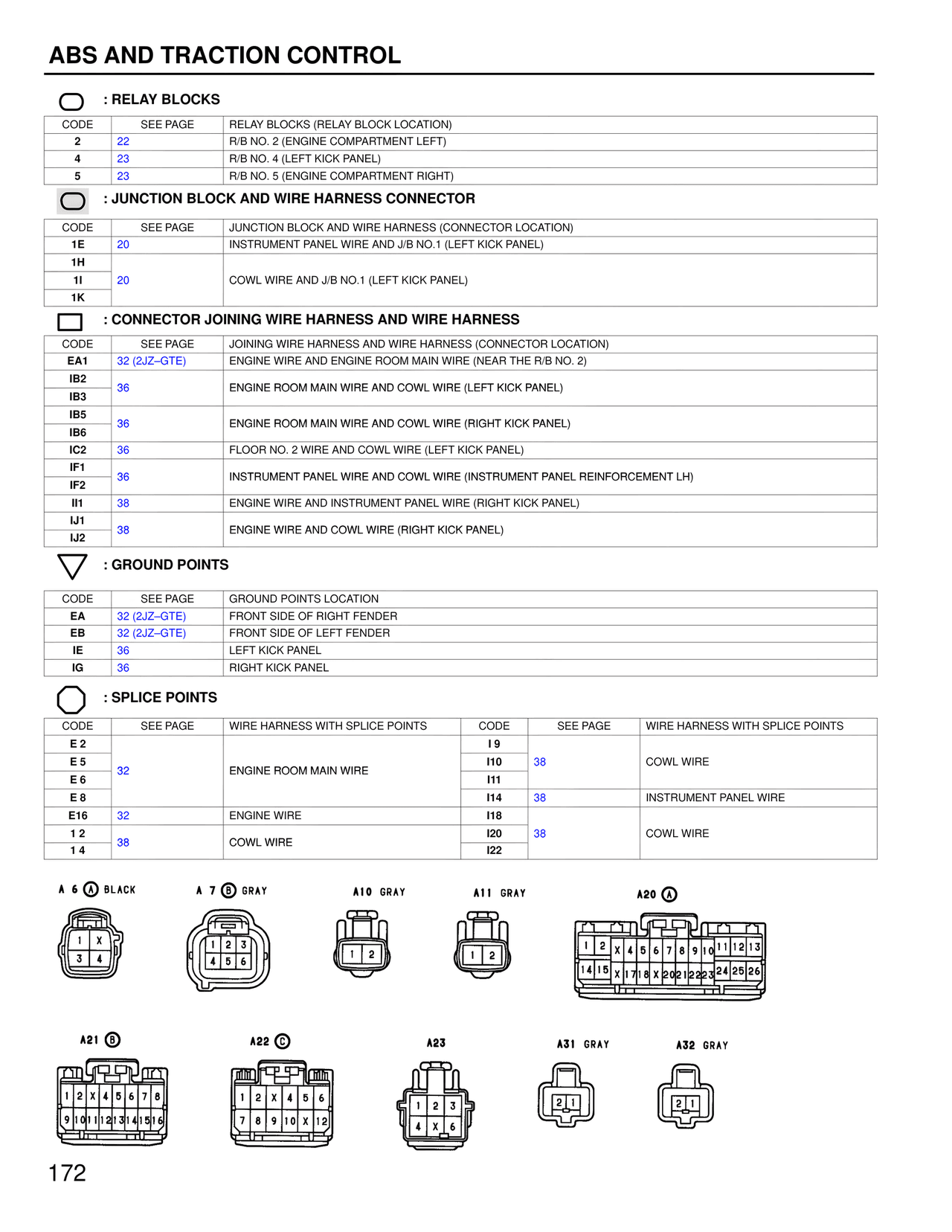

ABS AND TRACTION CONTROL

: RELAY BLOCKS
CODE	SEE PAGE	RELAY BLOCKS (RELAY BLOCK LOCATION)
2	22	R/B NO. 2 (ENGINE COMPARTMENT LEFT)
4	23	R/B NO. 4 (LEFT KICK PANEL)
5	23	R/B NO. 5 (ENGINE COMPARTMENT RIGHT)

: JUNCTION BLOCK AND WIRE HARNESS CONNECTOR
CODE	SEE PAGE	JUNCTION BLOCK AND WIRE HARNESS (CONNECTOR LOCATION)
1E	20	INSTRUMENT PANEL WIRE AND J/B NO.1 (LEFT KICK PANEL)
1H
1I	20	COWL WIRE AND J/B NO.1 (LEFT KICK PANEL)
1K

: CONNECTOR JOINING WIRE HARNESS AND WIRE HARNESS
CODE	SEE PAGE	JOINING WIRE HARNESS AND WIRE HARNESS (CONNECTOR LOCATION)
EA1	32 (2JZ-GTE)	ENGINE WIRE AND ENGINE ROOM MAIN WIRE (NEAR THE R/B NO. 2)
IB2
IB3	36	ENGINE ROOM MAIN WIRE AND COWL WIRE (LEFT KICK PANEL)
IB5
IB6	36	ENGINE ROOM MAIN WIRE AND COWL WIRE (RIGHT KICK PANEL)
IC2	36	FLOOR NO. 2 WIRE AND COWL WIRE (LEFT KICK PANEL)
IF1
IF2	36	INSTRUMENT PANEL WIRE AND COWL WIRE (INSTRUMENT PANEL REINFORCEMENT LH)
II1	38	ENGINE WIRE AND INSTRUMENT PANEL WIRE (RIGHT KICK PANEL)
IJ1
IJ2	38	ENGINE WIRE AND COWL WIRE (RIGHT KICK PANEL)

: GROUND POINTS
CODE	SEE PAGE	GROUND POINTS LOCATION
EA	32 (2JZ-GTE)	FRONT SIDE OF RIGHT FENDER
EB	32 (2JZ-GTE)	FRONT SIDE OF LEFT FENDER
IE	36	LEFT KICK PANEL
IG	36	RIGHT KICK PANEL

: SPLICE POINTS
CODE	SEE PAGE	WIRE HARNESS WITH SPLICE POINTS	CODE	SEE PAGE	WIRE HARNESS WITH SPLICE POINTS
E 2
E 5	32	ENGINE ROOM MAIN WIRE	I 9
E 6			I10	38	COWL WIRE
E 8			I11
E16	32	ENGINE WIRE	I14	38	INSTRUMENT PANEL WIRE
I 2	38	COWL WIRE	I18
I 4			I20	38	COWL WIRE
			I22

A 6 (A) BLACK	A 7 (B) GRAY	A10 GRAY	A11 GRAY	A20 (A)
1	X
3	4

1	2	3
4	5	6

1	2

1	2

1	2	3	4	5	6	7	8	9	10	11	12	13
14	15	X	17	18	X	20	21	22	23	24	25	26

A21 (B)	A22 (C)	A23	A31 GRAY	A32 GRAY
1	2	X	4	5	6	7	8
9	10	11	12	13	14	15	16

1	2	X	4	5	6
7	8	9	10	11	12

1	2	3
4	X	6

2	1

2	1
