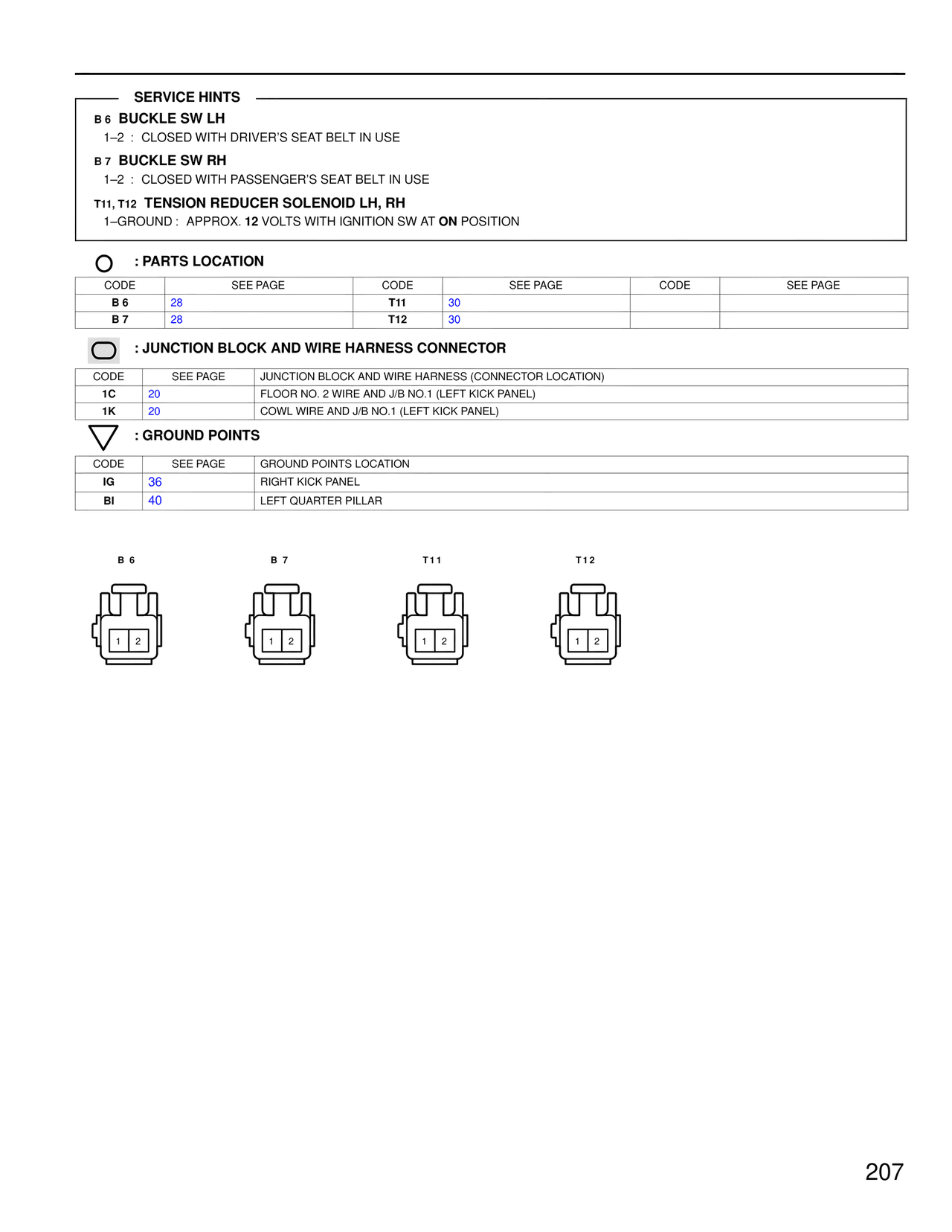

Service Hints — MK4 Supra Wiring Diagrams, page 204
100%
Page text (OCR transcript)
SERVICE HINTS
B 6  BUCKLE SW LH
1–2 :  CLOSED WITH DRIVER'S SEAT BELT IN USE
B 7  BUCKLE SW RH
1–2 :  CLOSED WITH PASSENGER'S SEAT BELT IN USE
T11, T12  TENSION REDUCER SOLENOID LH, RH
1–GROUND :  APPROX. 12 VOLTS WITH IGNITION SW AT ON POSITION

: PARTS LOCATION
CODE    SEE PAGE    CODE    SEE PAGE    CODE    SEE PAGE
B 6     28          T11     30
B 7     28          T12     30

: JUNCTION BLOCK AND WIRE HARNESS CONNECTOR
CODE    SEE PAGE    JUNCTION BLOCK AND WIRE HARNESS (CONNECTOR LOCATION)
1C      20          FLOOR NO. 2 WIRE AND J/B NO.1 (LEFT KICK PANEL)
1K      20          COWL WIRE AND J/B NO.1 (LEFT KICK PANEL)

: GROUND POINTS
CODE    SEE PAGE    GROUND POINTS LOCATION
IG      36          RIGHT KICK PANEL
BI      40          LEFT QUARTER PILLAR

B 6
1  2

B 7
1  2

T 11
1  2

T 12
1  2

207
