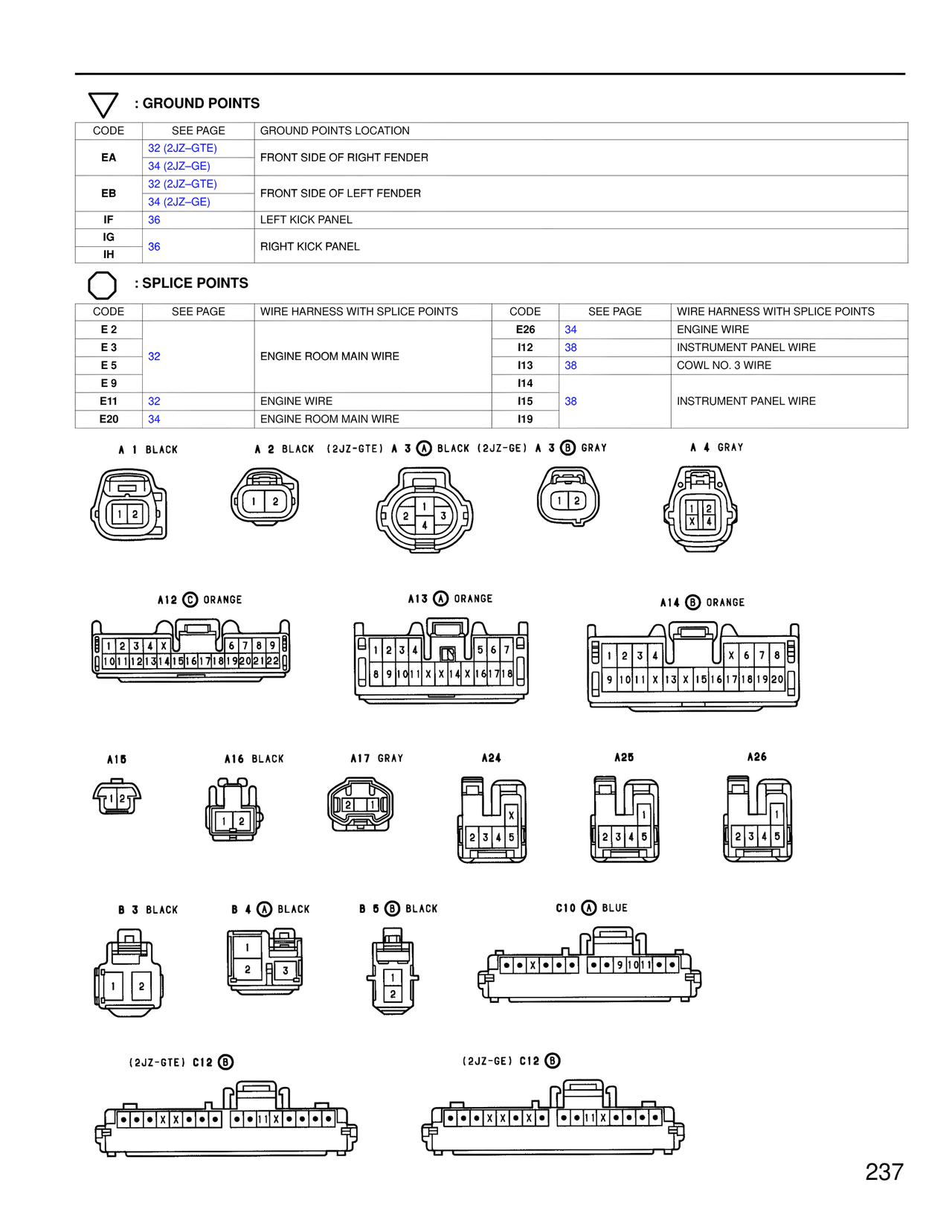

Wiring Diagrams — MK4 Supra Wiring Diagrams, page 232
100%
: GROUND POINTS CODE | SEE PAGE | GROUND POINTS LOCATION EA | 32 (2JZ–GTE) / 34 (2JZ–GE) | FRONT SIDE OF RIGHT FENDER EB | 32 (2JZ–GTE) / 34 (2JZ–GE) | FRONT SIDE OF LEFT FENDER IF | 36 | LEFT KICK PANEL IG | IH | 36 | RIGHT KICK PANEL : SPLICE POINTS CODE | SEE PAGE | WIRE HARNESS WITH SPLICE POINTS E 2 | E 3 | 32 | ENGINE ROOM MAIN WIRE E 5 | E 9 | E11 | 32 | ENGINE WIRE E20 | 34 | ENGINE ROOM MAIN WIRE CODE | SEE PAGE | WIRE HARNESS WITH SPLICE POINTS E26 | 34 | ENGINE WIRE I12 | 38 | INSTRUMENT PANEL WIRE I13 | 38 | COWL NO. 3 WIRE I14 | I15 | 38 | INSTRUMENT PANEL WIRE I19 | A 1 BLACK A 2 BLACK (2JZ-GTE) A 3 (A) BLACK (2JZ-GE) A 3 (B) GRAY A 4 GRAY A12 (C) ORANGE A13 (A) ORANGE A14 (B) ORANGE A15 A16 BLACK A17 GRAY A24 A25 A26 B 3 BLACK B 4 (A) BLACK B 5 (B) BLACK C10 (A) BLUE (2JZ-GTE) C12 (B) (2JZ-GE) C12 (B) 237
