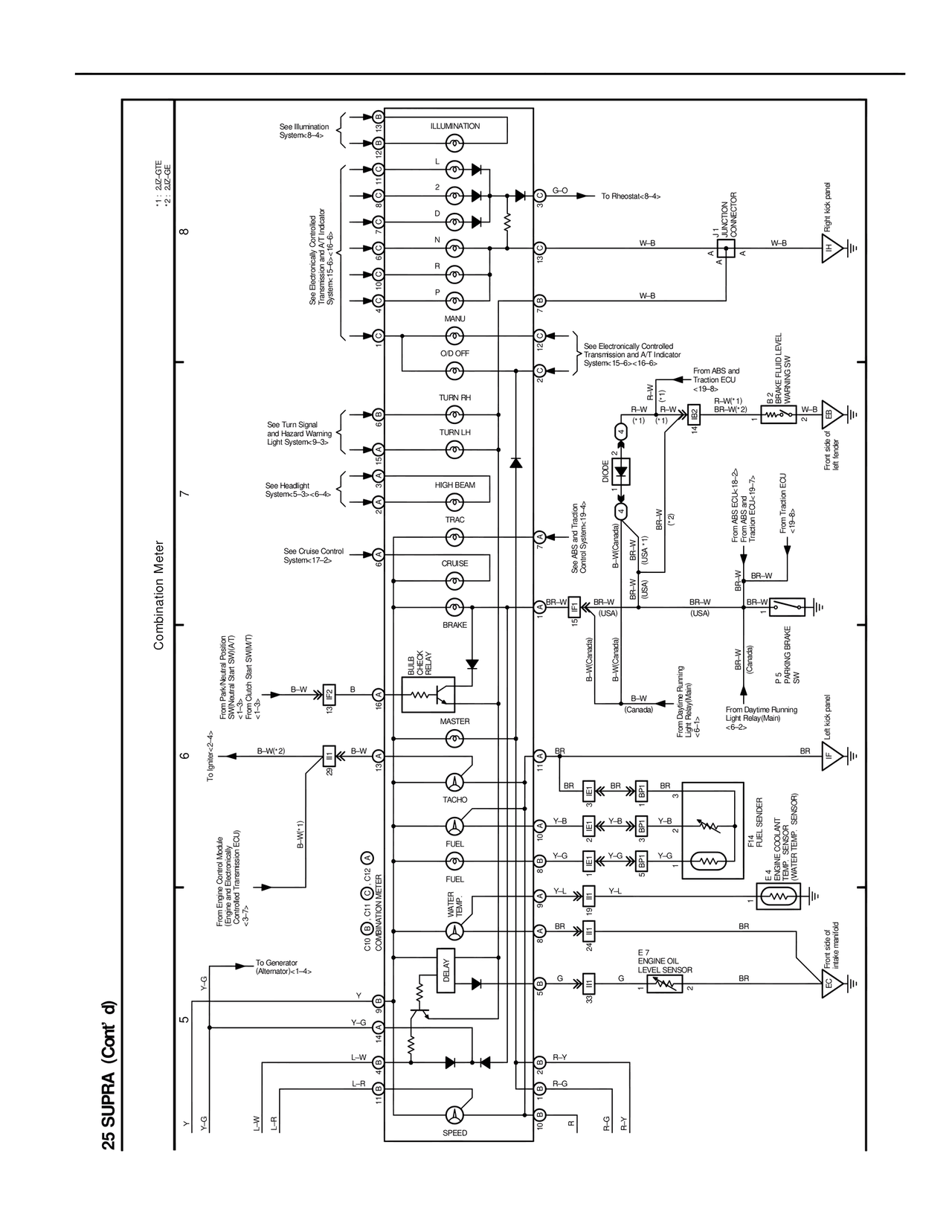

WD/Wiring Diagrams — Combination Meter, page 275

275 / 277
p.276
Combination Meter — MK4 Supra Wiring Diagrams, page 275
100%
Page text (OCR transcript)
*1 2JZ-GTE
*2 2JZ-GE

8

See Illumination
System<8-4>

ILLUMINATION
L
2
D
N
See Electronically Controlled
Transmission and A/T Indicator
System<15-6><16-6>
R
P
MANU
O/D OFF

See Turn Signal
and Hazard Warning
Light System<9-3>

TURN RH
TURN LH

See Headlight
System<5-3><6-4>

HIGH BEAM
TRAC

See Cruise Control
System<17-2>

CRUISE
BRAKE

7

BULB
CHECK
RELAY

From Park/Neutral Position
SW(Neutral Start SW)(A/T)
From Clutch Start SW(M/T)
<1-3>

B-W

MASTER

6

From Engine Control Module
(Engine and Electronically
Controlled Transmission ECU)
<3-7>

To Igniter<2-4>

B-W(*2)

B-W(*1)

C10 C11 C12
COMBINATION METER

TACHO
FUEL
FUEL
WATER
METER
DELAY

5

To Generator
(Alternator)<1-4>

Y-G
Y
Y-G
L-W
L-R

SPEED

G-O    To Rheostat<8-4>

J1
JUNCTION
CONNECTOR

W-B

W-B

W-B

Right kick panel

See Electronically Controlled
Transmission and A/T Indicator
System<15-6><16-6>

From ABS and
Traction ECU

R-W
R-W(*1)
BR-W(*2)

BRAKE FLUID LEVEL
WARNING SW

W-B

Front side of
left fender

DIODE 2

See ABS and Traction
Control System<19-4>

BR-W
(*1)

From ABS ECU<18-2>
Traction ECU<19-7>

From Traction ECU
<19-8>

BR-W
(USA)

BR-W
(USA)

BR-W
(USA)

BR-W
(Canada)

B-W(Canada)

From Daytime Running
Light Relay(Main)

From Daytime Running
Light Relay(Main)
<6-2>

P5
PARKING BRAKE
SW

BR-W
(Canada)

Left kick panel

BR

BR

Y-B    Y-B

FH4
FUEL SENDER

Y-G    Y-G

E-4
ENGINE COOLANT
TEMP. SENSOR
(WATER TEMP. SENSOR)

Y-L    Y-L

BR

E 7
ENGINE OIL
LEVEL SENSOR

G

BR

Front side of
relay manifest

R-Y
R-G
R-Y

B

R-G    R-Y

B-W    B

BR    BR

G
