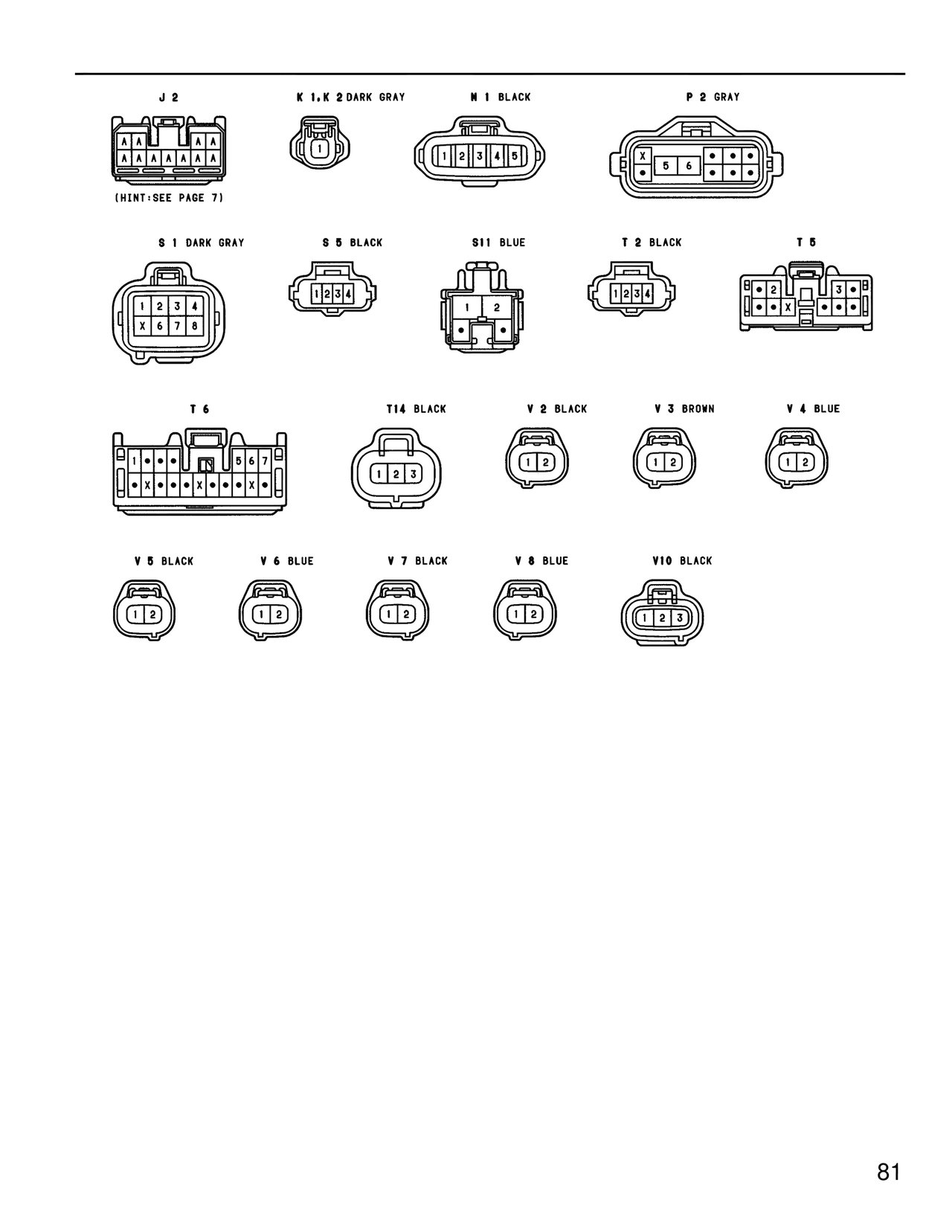

Wiring Diagrams — MK4 Supra Wiring Diagrams, page 79
100%
Page text (OCR transcript)
J 2
(HINT:SEE PAGE 7)

K 1,K 2 DARK GRAY

N 1 BLACK
1 2 3 4 5

P 2 GRAY
X 5 6

S 1 DARK GRAY
1 2 3 4
6 7 8

S 5 BLACK
1 2 3 4

S11 BLUE
1 2

T 2 BLACK
1 2 3 4

T 5
2 3
X X

T 6
1 N 5 6 7
X X X X

T14 BLACK
1 2 3

V 2 BLACK
1 2

V 3 BROWN
1 2

V 4 BLUE
1 2

V 5 BLACK
1 2

V 6 BLUE
1 2

V 7 BLACK
1 2

V 8 BLUE
1 2

V10 BLACK
1 2 3

81
