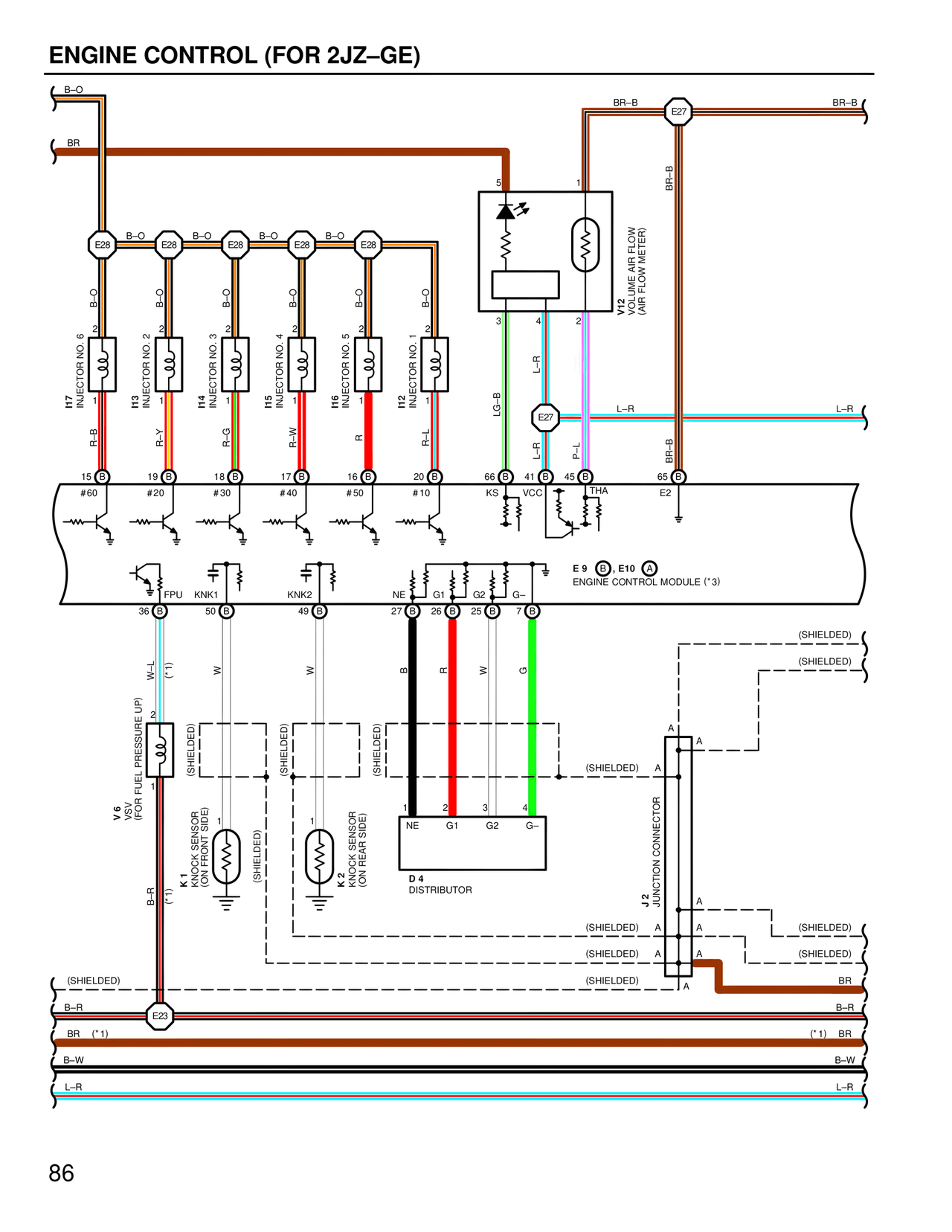

ENGINE CONTROL (FOR 2JZ–GE)

B–O
BR

E28  B–O
E28  B–O
E28  B–O
E28  B–O
E28  B–O
E28  B–O

B–O
B–O
B–O
B–O
B–O
B–O

H7
INJECTOR NO. 6
H3
INJECTOR NO. 2
H4
INJECTOR NO. 3
H5
INJECTOR NO. 4
H6
INJECTOR NO. 5
H2
INJECTOR NO. 1

R–B
R–Y
R–G
R–W
R
R–L

15 B
#60
19 B
#20
18 B
#30
17 B
#40
16 B
#50
20 B
#10

FPU
KNK1
KNK2

36 B
50 B
49 B

W–L  (*1)
W
W

V 6
(FOR FUEL PRESSURE UP)

(SHIELDED)
(SHIELDED)
(SHIELDED)

K 1
KNOCK SENSOR
(ON FRONT SIDE)
(*1)

K 2
KNOCK SENSOR
(ON REAR SIDE)

B–R

(SHIELDED)
E23

B–R
BR  (*1)
B–W
L–R

BR–B  E27  BR–B

5  1
BR–B

V12
VANE AIR FLOW
(AIR FLOW METER)

3  4  2

LG–B
L–R

E27

L–R
P–L

BR–B

L–R

66 B
KS
41 B
VCC
45 B
THA
65 B
E2

NE  G1  G2  G–

27 B
26 B
25 B
7 B

B
R
W
G

1  2  3  4
NE  G1  G2  G–

D 4
DISTRIBUTOR

(SHIELDED)
(SHIELDED)
(SHIELDED)
(SHIELDED)

A
A
A
A
A
A

J2
JUNCTION CONNECTOR

(SHIELDED)
(SHIELDED)
(SHIELDED)
(SHIELDED)
(SHIELDED)

A
A
A

BR

E 9 B, E10 A
ENGINE CONTROL MODULE (*3)

(*1)  BR
B–W
L–R

86
