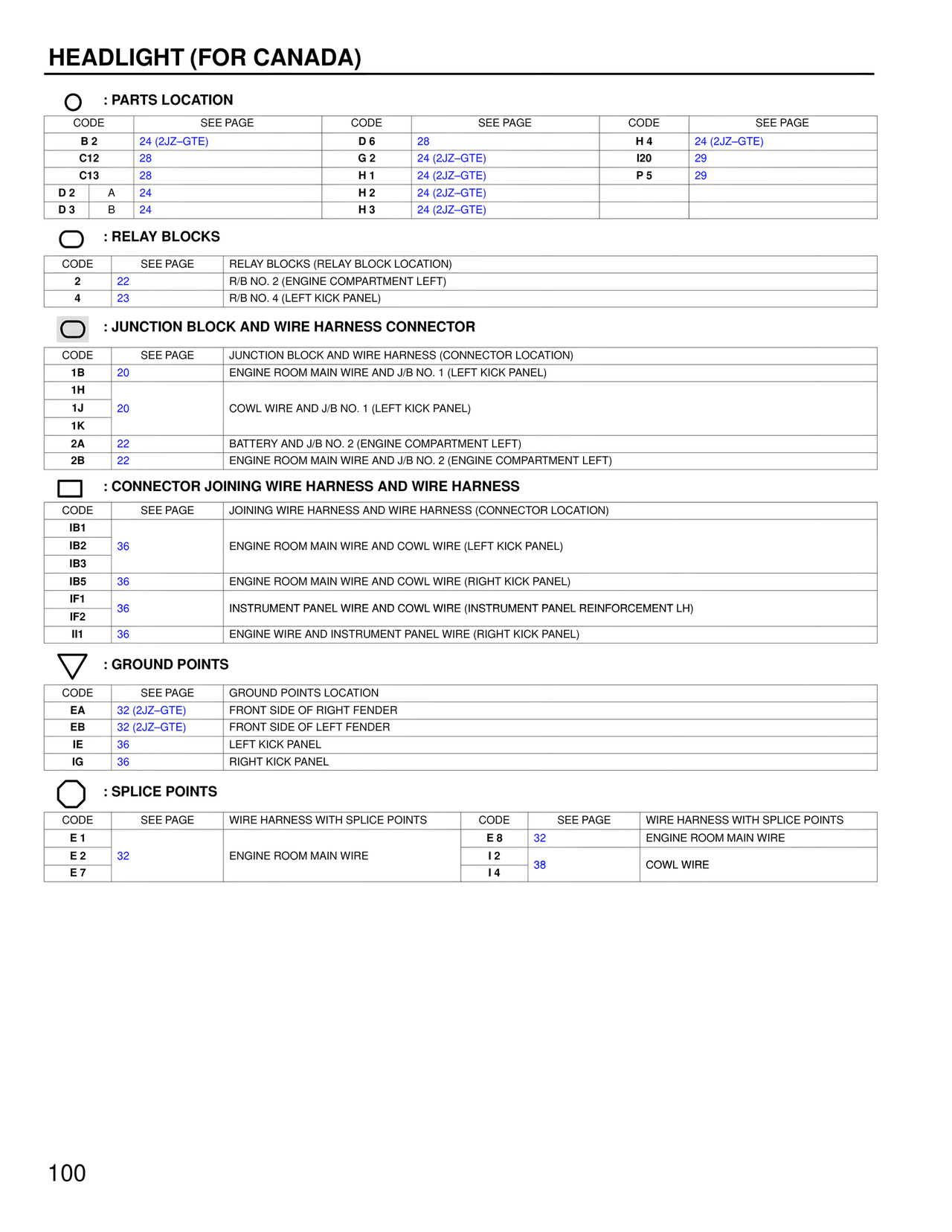

HEADLIGHT (FOR CANADA) — MK4 Supra Wiring Diagrams, page 98
100%
HEADLIGHT (FOR CANADA) : PARTS LOCATION CODE SEE PAGE CODE SEE PAGE CODE SEE PAGE B 2 24 (2JZ–GTE) D 6 28 H 4 24 (2JZ–GTE) C12 28 G 2 24 (2JZ–GTE) I20 29 C13 28 H 1 24 (2JZ–GTE) P 5 29 D 2 A 24 H 2 24 (2JZ–GTE) D 3 B 24 H 3 24 (2JZ–GTE) : RELAY BLOCKS CODE SEE PAGE RELAY BLOCKS (RELAY BLOCK LOCATION) 2 22 R/B NO. 2 (ENGINE COMPARTMENT LEFT) 4 23 R/B NO. 4 (LEFT KICK PANEL) : JUNCTION BLOCK AND WIRE HARNESS CONNECTOR CODE SEE PAGE JUNCTION BLOCK AND WIRE HARNESS (CONNECTOR LOCATION) 1B ENGINE ROOM MAIN WIRE AND J/B NO. 1 (LEFT KICK PANEL) 1H 1J 20 COWL WIRE AND J/B NO. 1 (LEFT KICK PANEL) 1K 2A 22 BATTERY AND J/B NO. 2 (ENGINE COMPARTMENT LEFT) 2B 22 ENGINE ROOM MAIN WIRE AND J/B NO. 2 (ENGINE COMPARTMENT LEFT) : CONNECTOR JOINING WIRE HARNESS AND WIRE HARNESS CODE SEE PAGE JOINING WIRE HARNESS AND WIRE HARNESS (CONNECTOR LOCATION) IB1 IB2 36 ENGINE ROOM MAIN WIRE AND COWL WIRE (LEFT KICK PANEL) IB3 IB5 36 ENGINE ROOM MAIN WIRE AND COWL WIRE (RIGHT KICK PANEL) IF1 36 INSTRUMENT PANEL WIRE AND COWL WIRE (INSTRUMENT PANEL REINFORCEMENT LH) IF2 II1 36 ENGINE WIRE AND INSTRUMENT PANEL WIRE (RIGHT KICK PANEL) : GROUND POINTS CODE SEE PAGE GROUND POINTS LOCATION EA 32 (2JZ–GTE) FRONT SIDE OF RIGHT FENDER EB 32 (2JZ–GTE) FRONT SIDE OF LEFT FENDER IE 36 LEFT KICK PANEL IG 36 RIGHT KICK PANEL : SPLICE POINTS CODE SEE PAGE WIRE HARNESS WITH SPLICE POINTS CODE SEE PAGE WIRE HARNESS WITH SPLICE POINTS E 1 E 8 32 ENGINE ROOM MAIN WIRE E 2 32 ENGINE ROOM MAIN WIRE I 2 38 COWL WIRE E 7 I 4 100
