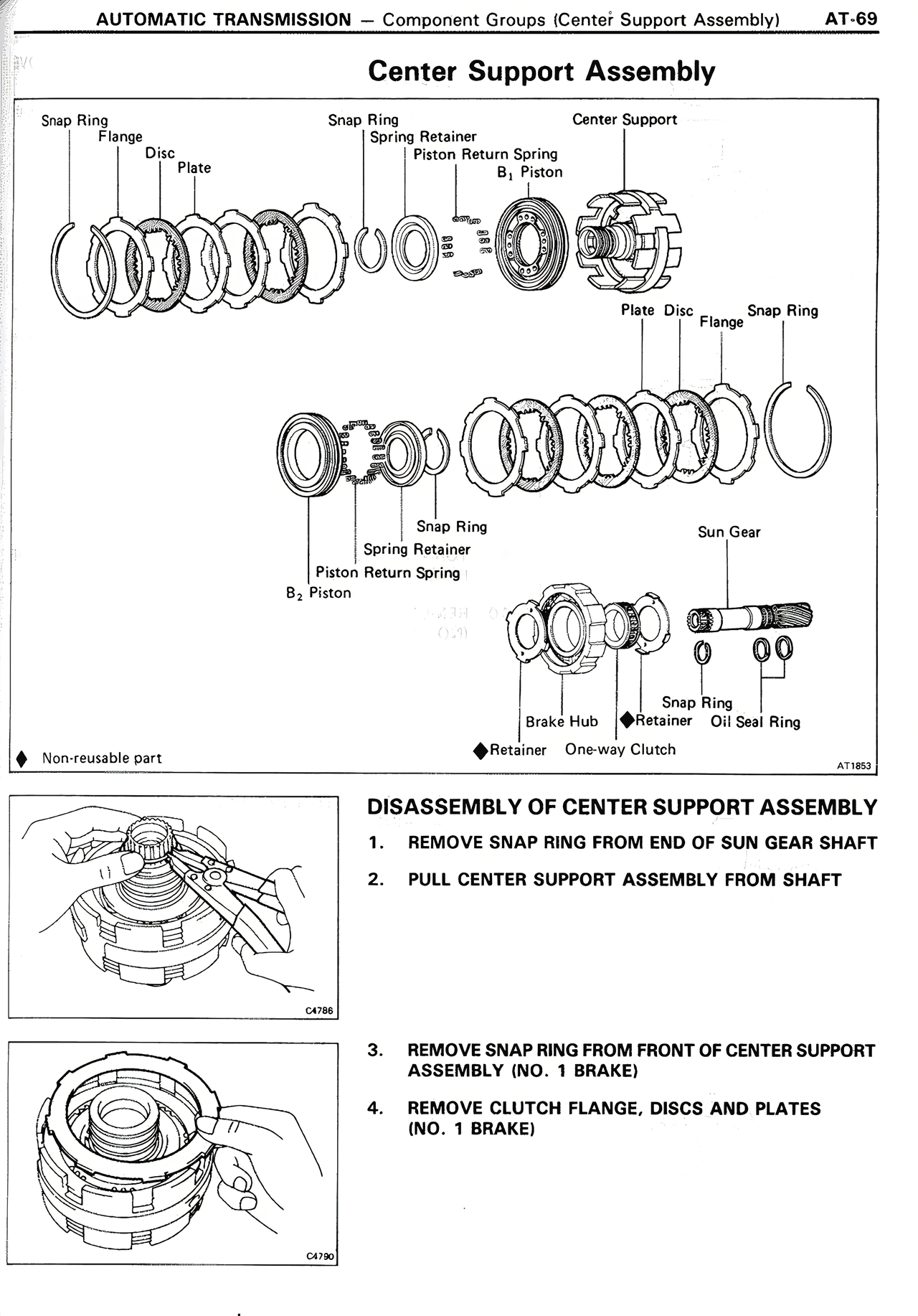

AUTOMATIC TRANSMISSION — Component Groups (Center Support Assembly) AT-69
Center Support Assembly
Snap Ring
Flange
Disc
Plate
Snap Ring
Spring Retainer
Piston Return Spring
B1 Piston
Center Support
Plate Disc
Flange Snap Ring
Snap Ring
Spring Retainer
Piston Return Spring
B2 Piston
Sun Gear
Brake Hub
Retainer
Snap Ring
Oil Seal Ring
Retainer One-way Clutch
♦ Non-reusable part
♦Retainer
AT1883
DISASSEMBLY OF CENTER SUPPORT ASSEMBLY
1. REMOVE SNAP RING FROM END OF SUN GEAR SHAFT
2. PULL CENTER SUPPORT ASSEMBLY FROM SHAFT
C4786
3. REMOVE SNAP RING FROM FRONT OF CENTER SUPPORT
ASSEMBLY (NO. 1 BRAKE)
4. REMOVE CLUTCH FLANGE, DISCS AND PLATES
(NO. 1 BRAKE)
C4790
