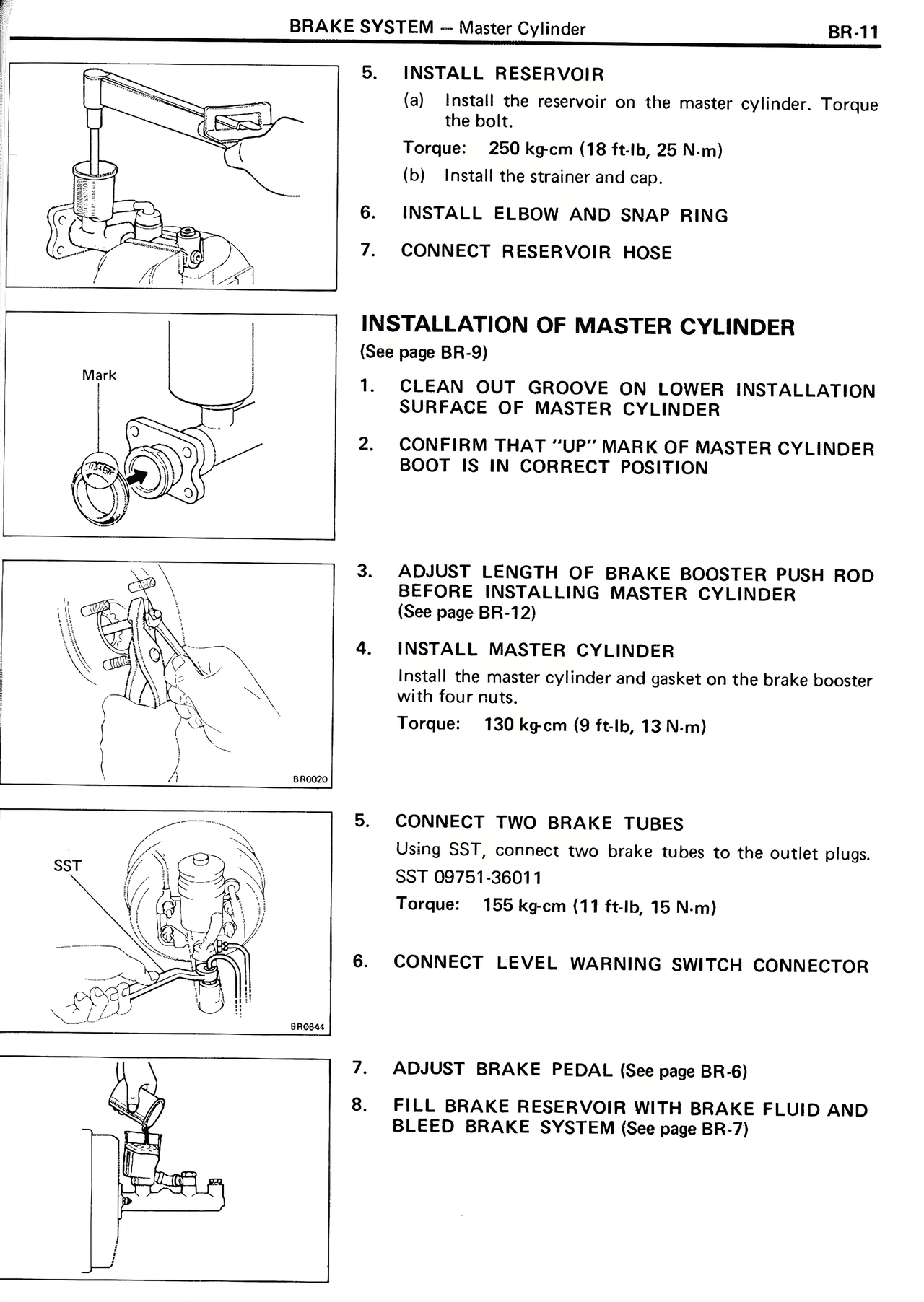

5. INSTALL RESERVOIR
(a) Install the reservoir on the master cylinder. Torque the bolt.
Torque: 250 kg·cm (18 ft·lb, 25 N·m)
(b) Install the strainer and cap.
6. INSTALL ELBOW AND SNAP RING
7. CONNECT RESERVOIR HOSE
INSTALLATION OF MASTER CYLINDER
(See page BR-9)
1. CLEAN OUT GROOVE ON LOWER INSTALLATION SURFACE OF MASTER CYLINDER
2. CONFIRM THAT "UP" MARK OF MASTER CYLINDER BOOT IS IN CORRECT POSITION
3. ADJUST LENGTH OF BRAKE BOOSTER PUSH ROD BEFORE INSTALLING MASTER CYLINDER
(See page BR-12)
4. INSTALL MASTER CYLINDER
Install the master cylinder and gasket on the brake booster with four nuts.
Torque: 130 kg·cm (9 ft·lb, 13 N·m)
5. CONNECT TWO BRAKE TUBES
Using SST, connect two brake tubes to the outlet plugs.
SST 09751-36011
Torque: 155 kg·cm (11 ft·lb, 15 N·m)
6. CONNECT LEVEL WARNING SWITCH CONNECTOR
7. ADJUST BRAKE PEDAL (See page BR-6)
8. FILL BRAKE RESERVOIR WITH BRAKE FLUID AND BLEED BRAKE SYSTEM (See page BR-7)
